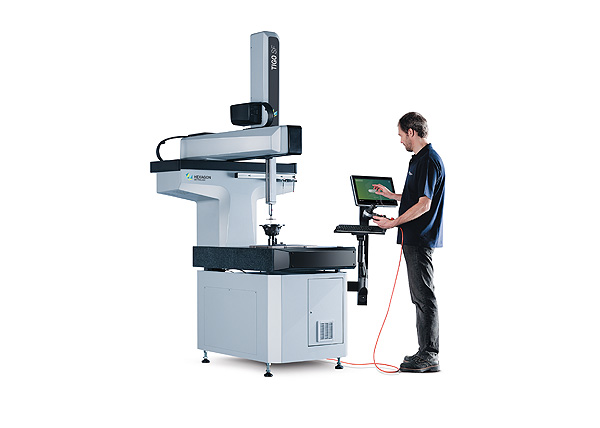

TIGO SF車間型三坐標測量機是?？怂箍涤?jì)量集團推出的新型車間型精密測量系統，面向車間現場中小尺寸的精密計量任務。
采用高耐磨精密直線導軌，無需氣源，提供精確導向和長期穩定性，其無牙螺桿傳動技術，能夠?qū)崿F(xiàn)精確、可靠的無級傳動。TIGO SF具有強大的車間環境適應能力，具有雙重抗震設計，提供15-40℃寬溫帶技術，采用倒懸式安裝，防塵效果更佳，且操作簡易，幾乎無需任何維護服務。因?yàn)闄C(jī)身帶有滾輪，可以使現場檢測工位的調整更加靈活，實現便攜式精密質量控制。TIGO SF開放式的空間結構設計，方便工件裝夾，非常適合嵌入自動化生產單元，實現生產線全自動檢測。
TIGO SF可以配置高精度單點觸發測頭和高效率接觸式模擬掃描測頭，是車間現場復雜工件自動檢測的高精度級別檢測方案。TIGO SF測量行程是500mm X 580mm x 500mm.

技術特點

1.簡單直觀的操作平臺 2.三面開敞結構，很大程度適應上下料需求 3.在同類產品中擁有*高精度 4. 采用通用的 PC-DMIS 測量軟件，簡單易用，功能強大

5.可配備高速的固定式掃描測頭或可旋轉觸發式測頭 6. 針對苛刻的車間條件而開發，不受灰塵和污垢，振動，濕度和溫度變化的限制 7.配備齊全，維護簡單 8.尺寸小，靈活，測量范圍為500 x 580 x 500 mm( X / Y / Z軸)

產品參數

型號	行程范圍	外形尺寸
05.06.05	500 X 580 X 500	1100 X 1266 X 2414

E0：自2.2 μm起

PC-DMIS TOUCH軟件

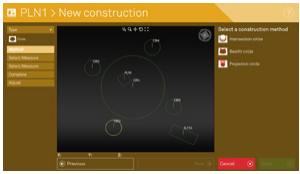

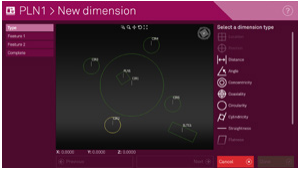

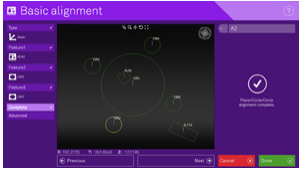

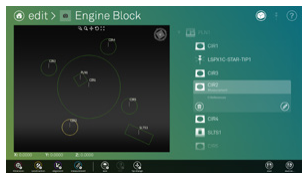

	新的PC-DMIS TOUCH軟件通過指導性的工作流程安全地指導測量過程。 在全屏模式下，將顯示該過程的各個步驟，以使其以特別的顏色突出。 測量元件的圖形顯示在軟件界面的中央部分。 屏幕底部的圖標使您可以快速切換到PC-DMIS TOUCH的其他功能區域。
	測量 PC-DMIS TOUCH無需測量程序即可測量任何位置。 使用自動測量例程來應對更復雜的挑戰。 可以在列表或圖形顯示中查看已測量的元素。 即使使用新的測量元件，也可以進行測量。

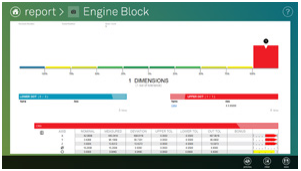

	報告 您可以選擇在測量測量點時是否在報告中顯示單個數據。 向右滑動以訪問報告。 通過清晰的圖形顯示，可以一目了然地看到零件在公差范圍內還是超出公差范圍。
	升級 對于更困難的測量，可以使用常規PC-DMIS和QUINDOS軟件。 此外，生產車間（車間）的非熟練工人仍可以使用直觀的PC-DMIS TOUCH界面執行測量程序。
	連接性 由于穩定的信息流，TIGO SF可以輕松地成為有線或無線網絡的一部分。 通過客戶網絡將測量程序直接傳輸?shù)紺MM。 您也可以從CMM接收測量數據。
