雷尼紹是世界*先的工程科技公司之一，在精密測量和醫療保健領域擁有專業技術。公司向眾多行業和領域提供產品和服務 — 從飛機引擎、風力渦輪發電機制造，到口腔和腦外科醫療設備等。此外，它還在全球增材制造（也稱金屬3D打?。╊I(lǐng)域居領導地位，是英國*一一家設計和制造工業用增材制造設備（通過金屬粉末“打印”零件）的公司。 |
原則上，測針就是坐標測量機的“刀具”，就像車刀與車床、銑刀和鏜刀與銑床的關系一樣。
|
用接觸式測頭進行測量時，機床使用測 針采集工件表面上的數據點。 每一次觸發所生成的點都用X、Y和Z坐 標值定義。然后通過這些點計算出特征、尺 寸、形狀及位置。 與之不同，掃描測頭沿著工件表面采集 連續的數據點。功能強大的軟件利用這些數 據計算工件上特征的尺寸、位置和形狀。 |
|
|

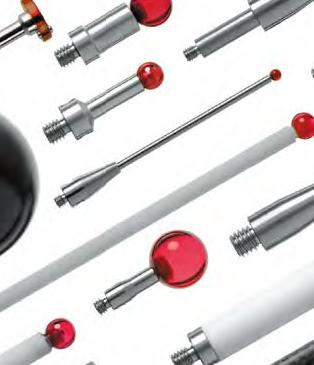

直測針 |
|
|
直測針是簡單且常用的測針類型，適合大多數測量應用。測針球頭材質為紅寶石、氮化硅、氧化鋯、陶瓷或碳化鎢。測針夾持座和測桿有一系列材料供選擇 — 鈦、碳化鎢、不銹鋼、陶瓷和碳纖維。 |
|
命名規則：M2 STY D2R L20 EWL14 D1.4SS說明：M2螺紋直測針，配?2 mm紅寶石測球，長度20 mm，有效工作長度14 mm，?1.4 mm不銹鋼測桿。主要應用：為避免測針變形，您應當選用盡可能短的測針，尤其在使用觸發式測頭系統時。 |
|
|

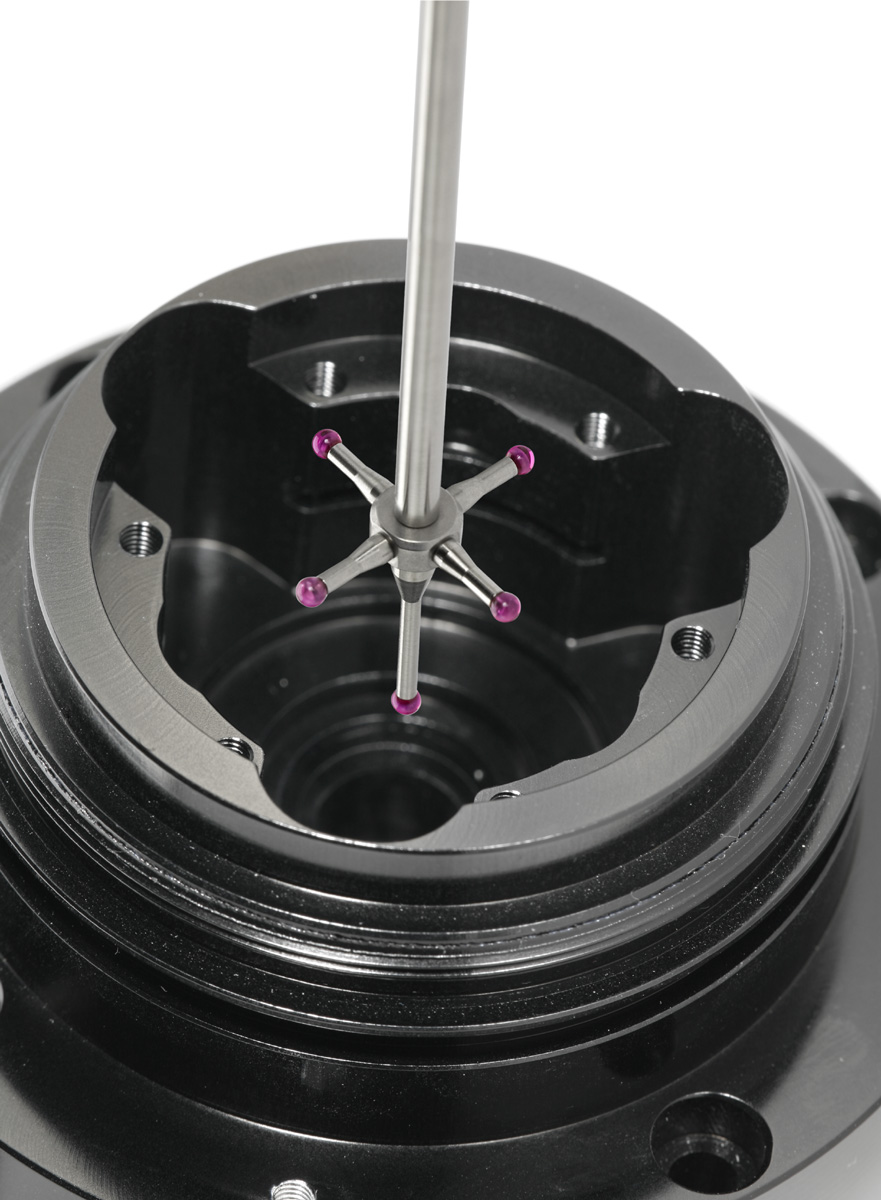

星型測針 |
|
|
由安裝牢固的測針組成的多測尖測針配 置。測球材質為紅寶石、氮化硅或氧化鋯。 您也可以使用測針中心座安裝（至多）5個 測針組件自行配置星形測針。 |
|
命名規則：M2 STR D2R 5BALL L19.5 S32說明：M2螺紋星形測針，配?2 mm紅寶石測球。星形測針上有5個測球，總長19.5 mm（從測球中心到星形安裝面底部的距離）。星形測針組的跨距為32 mm。主要應用：可直接接觸的表面和孔。此配置靈活性強，測尖可與不同的特征接觸，無需更換測針。 |
|
|
針型測針 |
|
|
這些針型測針不能用于傳統的XY軸向測量，而專用于螺紋牙型、特定點及刻劃線（按較低精度）的檢測。 |
|
命名規則：M2 PNT D1.4TC 30 DEG L10說明：M2螺紋針型測針，配?1.4 mm碳化鎢測桿/測尖。測尖角度為30°，長度為10 mm。主要應用：采用針形測針，可進行更準確的標定及特征的精細檢測，并可用于檢測細孔的位置。 |
|
|
半球型測針 |
|
|
半球形陶瓷測針是檢測X、Y和Z向深位特征和孔的理想選擇，只需要標定一個球。此外，用這種大直徑測球測量可均化表面粗糙度造成的影響。 |
|
命名規則：M5 HEM D30 CER L26.5說明：M5螺紋半球形測針，配?30 mm陶瓷半球頭。從半球頭末端到安裝面的長度為26.5 mm。 |
|
|

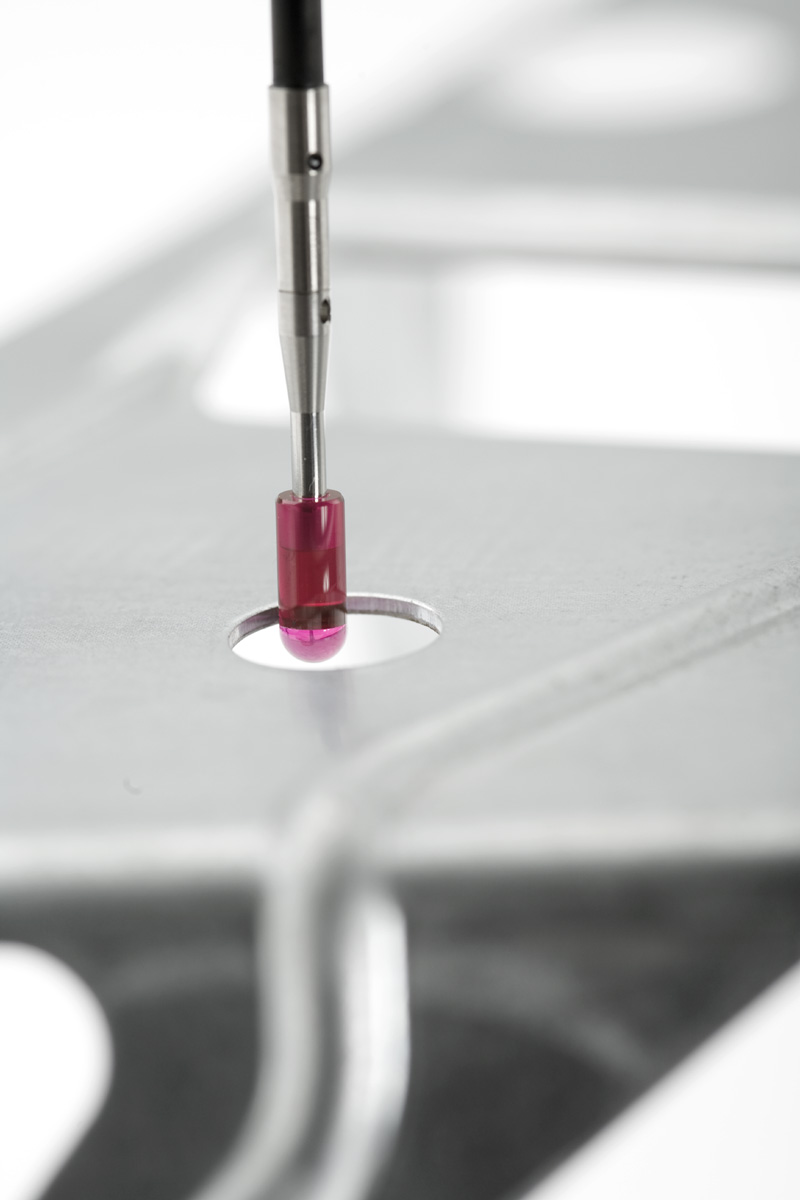

柱形測針 |
|
|
柱形測針用于測量球形測針無法準確接觸的金屬片、模壓組件和薄工件中的孔。 還可測量各種螺紋特征，并可定位攻絲孔的中心。 |
|
命名規則：M2 CYL SLVS L13 EWL4說明：M2螺紋柱形測針，柱形直徑為3 mm，由銀質鋼制成，總長13 mm，有效工作長度4 mm。主要應用：用于測量球形測針無法準確接觸的金屬片、模壓組件和薄工件。還可測量 各種螺紋特征、并可定位攻絲孔的中心。球端面柱形測針可進行全面標定 及X、Y和Z向測量，因此可進行表面測量。 |
|
|

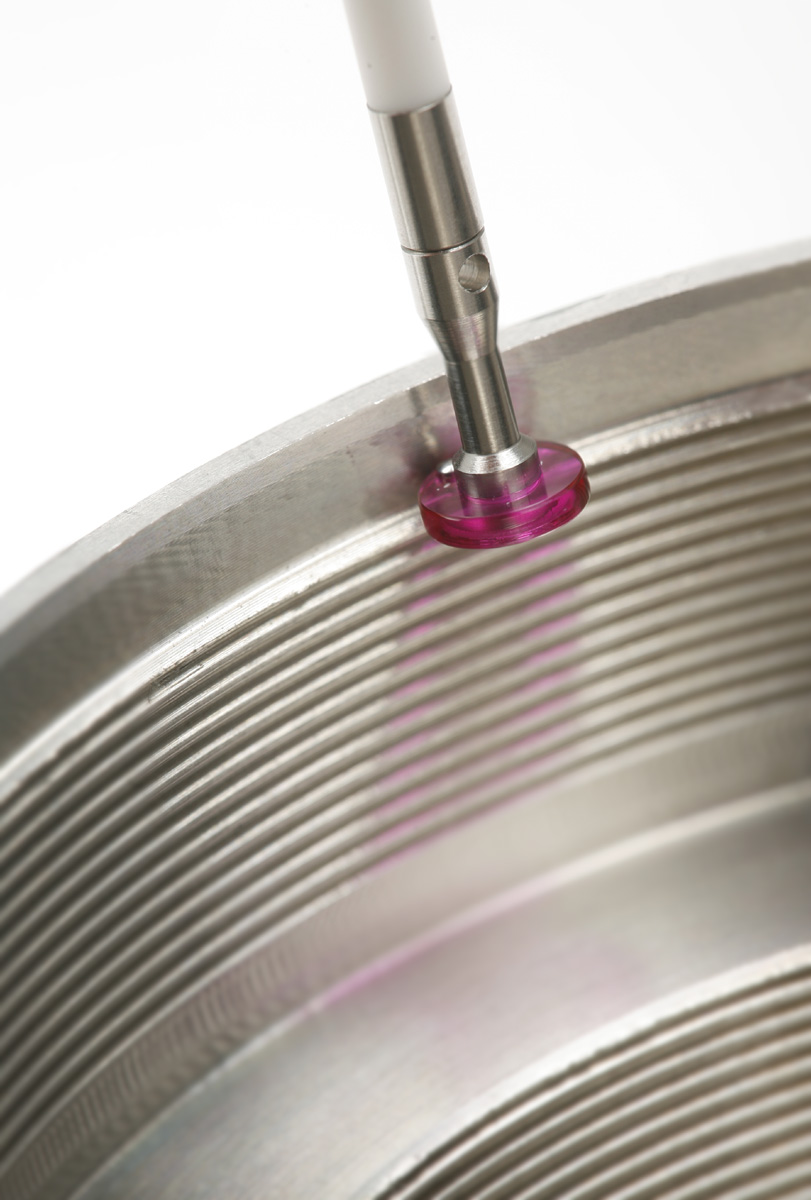

盤形測針 |
|
|
這些測針是高球度測球的“截面”，有 多種直徑和厚度可選。盤形測針安裝在栓上，材質為鋼、陶瓷或紅寶石。全方向旋轉 調整及添加中心測針的功能是盤形測針系列 的特點。這使測針靈活性非常強且易于使用。 |
|
命名規則：M2 DSC D18 SLVS T2.2 L2.6 BR-Y說明：M2螺紋盤形測針，盤徑18 mm。由盤厚2.2 mm、長度2.6 mm的銀質鋼制成。BR代表測球/滾子，后面跟有“有” (Y) 或“無” (N)。主要應用：這類測針用于檢測星形測針無法觸及的 孔內退刀槽和凹槽。用簡易盤形測針的“球 形邊緣”進行檢測與以大直徑測球的外圓或 其附近進行檢測同樣有效。但該測球表面只 有一小部分能夠接觸，因此為確保與待測目 標有良好接觸，需要對較薄的盤形測針進行角度調整。 |
|
|

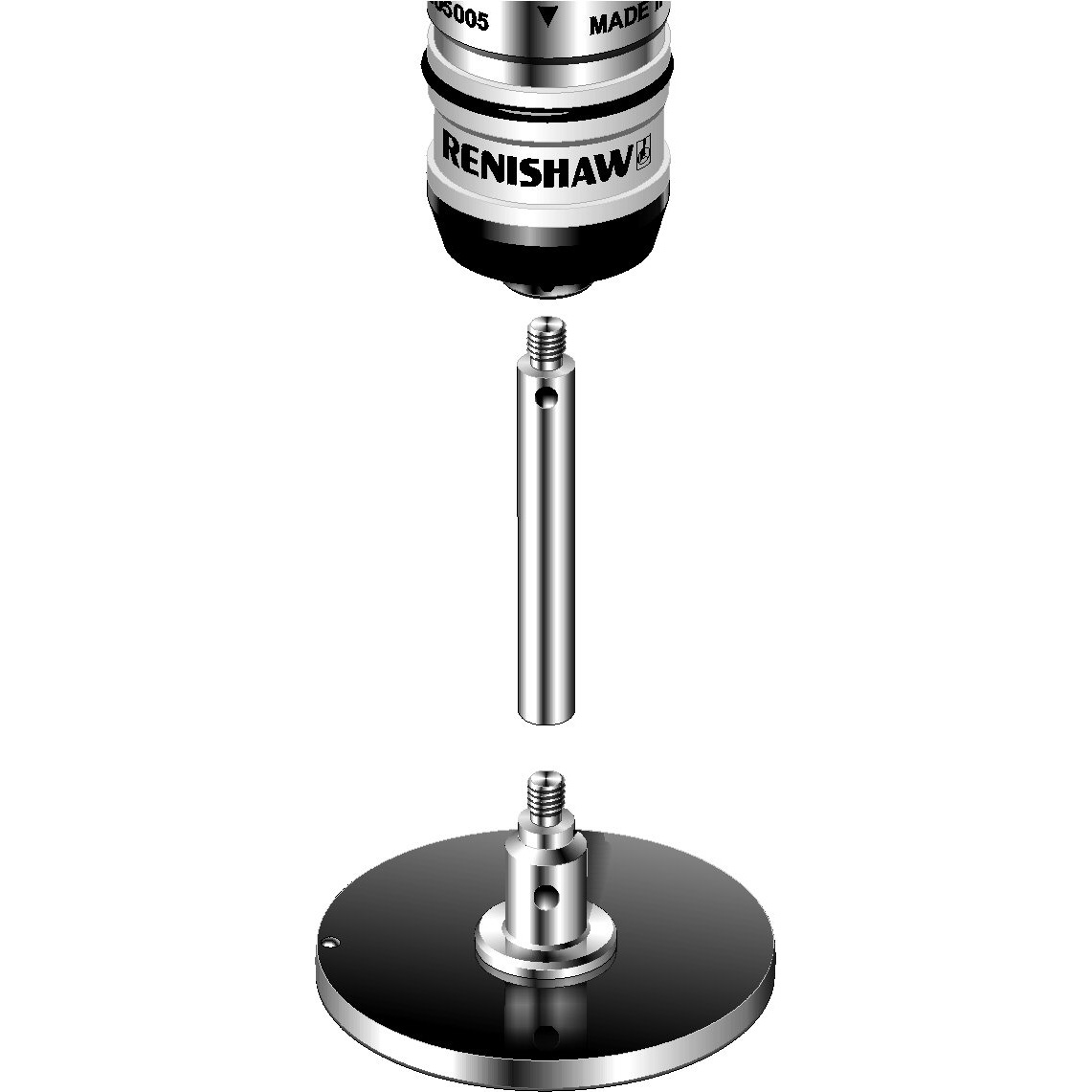

加長桿 |
|
|
雷尼紹制造多種長度和材料的加長桿---材質包括 鋼、鈦、鋁、陶瓷和碳纖維。 |
|
命名規則：M4 EXT L15 D7 SS說明：M4螺紋加長桿，長度15 mm，?7 mm，由不銹鋼制成。主要應用：加長桿用于測量很深的特征和孔，或測量難以 到達的點。 |
|
|
對刀測針 |
|
命名規則：對刀測針的規格非常多，但通常都具有通用的M4安裝螺紋或?4 mm安裝孔。對于4個面的方形測尖，長度L是從測量面到安裝面的距離。對于5個面的立方塊和圓盤，長度是從測量面到前端面的距離。 刀具的設定公差取決于測尖對機器軸向的平面度和平行度。 為實現這些設定公差，對所有測頭和測頭支座都要進行精細調整。 如果旋轉刀具需要標定直徑，刀具旋轉方向必須與切削方向相反。 |
|
