SP600 |

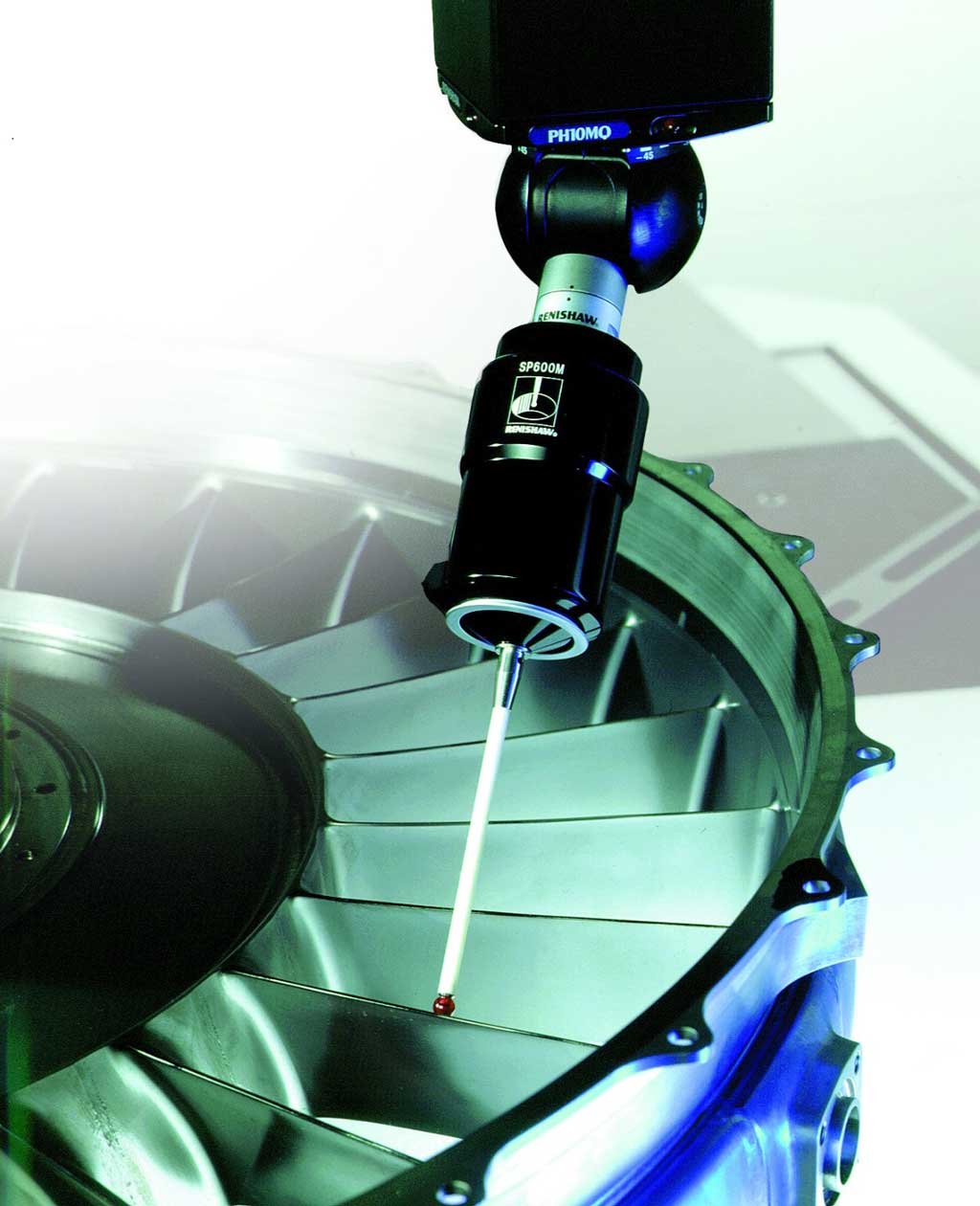

SP600M |
SP600Q |
|||
|
長：89 mm 重量：172 g 安裝：與離合器、刀柄轉接頭或坐標測量機刀柄連接的轉接頭 |
長：107.5 mm 重量：216 g 安裝：雷尼紹自動吸附： PH10M PLUS、PH10MQ PLUS或PH6M |
長：98 mm 重量：299 g 安裝：通過主軸安裝方式直接安裝到坐標測量機上 |
|||
|
|
|
|
|
|
|
適合的接口 |
AC1或AC2模擬信號轉換器計算機接口卡（可選） |
|
測頭屬性 |
三軸測量（X、Y和Z），在所有軸的線性和平行運動 |
|
測量范圍 |
±1 mm (X, Y, Z) |
|
行程范圍 |
X、Y和–Z軸由機械結構式接頭提供保護 |
|
分辨率 |
使用可選AC2接口卡時為0.1 μm 使用可選AC1接口卡時為0.5 μm |
|
彈簧剛性 |
標稱值為1.2 N/mm（X、Y和Z） |
|
減振 |
23 °C時通常為20%（X、Y和Z） |
|
工作溫度 |
10 °C至 40 °C |
|
電源 |
+12 V至-12 V，5 V (±10%) |
|
輸出（X、Y和Z） |
模擬比例電壓輸出標定：4 V至8.5 V/mm |
|
測針系列 |
M4 |
特性與優點 |
|
|
● 300 mm/s的高速掃描、快速點測量和高頻率響應 ● 測力低，很大提高了應用的靈活性 ● 非常堅固耐用的設計，使系統能夠承受中等強度的碰撞 ● 成本低，優異的產品使用壽命（工作時間超過50,000小時） ● 低質量、高結構剛性和無摩擦粘性減振的特性帶來非常好的動態性能 |
|
附件 |
|
? SCP600SCP600是自動模塊交換架系統的一部分，可使用戶定義所需測針交換端口的數量和整個交換架系統的尺寸與間距。根據不同應用的測針排列需求，可以將易調節間距的單個SCP600適當地安裝到MRS橫梁（有400 mm、600 mm或1000 mm規格）上。 |
|
? SCR600SCR600是被動式測針交換架，不需要任何電氣連接?；械臋C構在測頭入口方向提供過行程保護。交換架可以存放多達四個測針模塊，一個系統可以使用任意數量的交換架。 |
 |
? AC1計算機接口卡AC1計算機接口卡是12位接口卡，安裝簡單，可以直接與標準測頭電纜連接。它執行所有測頭管理功能，并將狀態信息傳送至主機。AC1已由AC2取代。 |
? AC2計算機接口卡AC2計算機接口卡取代了12位AC1接口卡。它具有附加功能，如16位分辨率、Delta-Tau總線兼容性以及完全PICS操作。 |
|
|
|
