手動可重復定位測座與TP20機械式測針模塊的安裝底座和兩軸轉角結合，可實現靈活的測針交換和可重復的測頭定位。
QQ在線咨詢聯系方式公司電話：86(21)50473900|
MH20 |
|
|
|

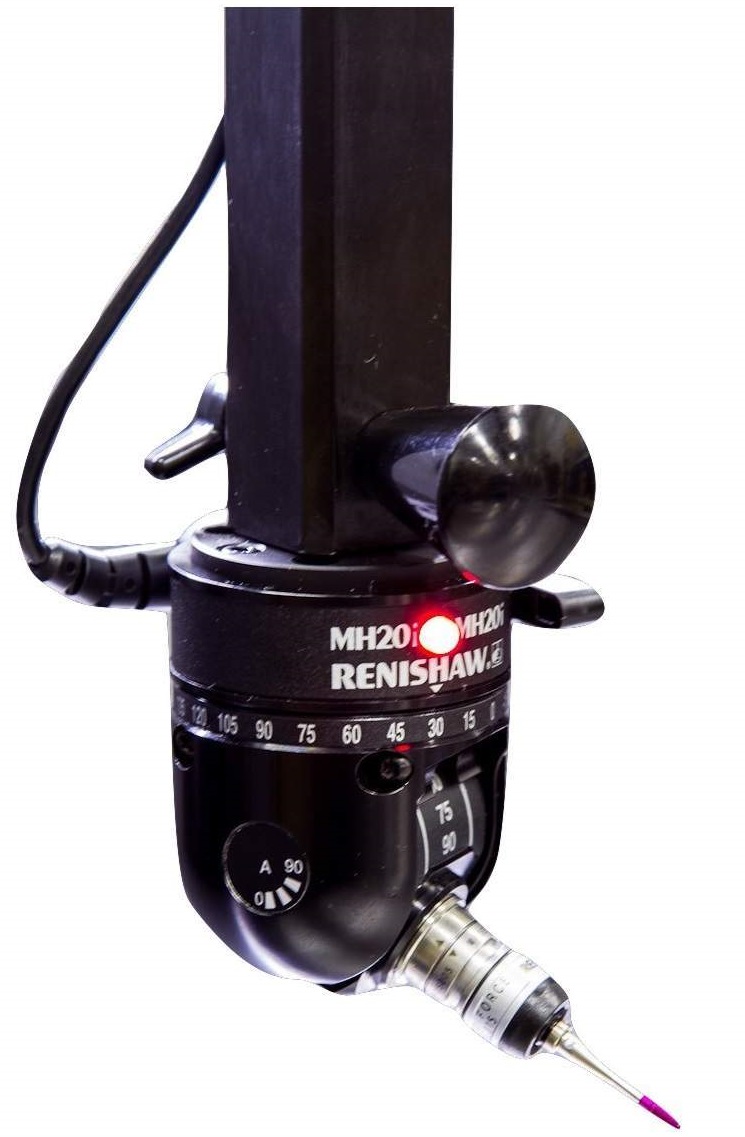

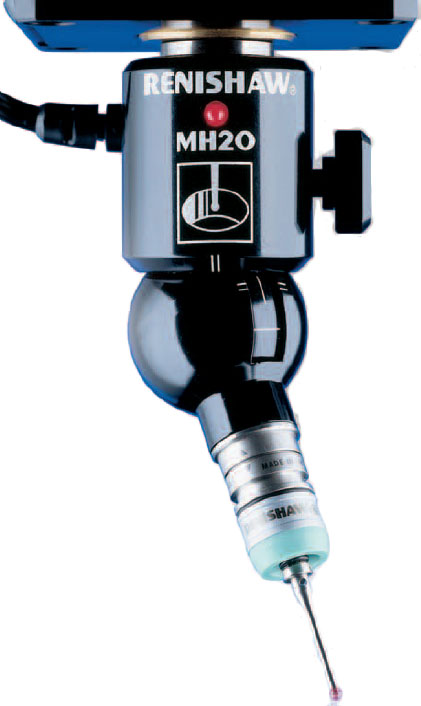

MH20是手動可轉角測座，具有集成的TP20機械式測針模塊安裝底座。 A軸可在XY平面上旋轉±93°。B軸可在Z平面上旋轉±300°。指輪將旋轉軸鎖定到測座運動范圍內的任意位置。 每次調整測座后必須進行標定，如果測座已標定且未重新進行調整，TP20模塊可以重復交換。 |
 |
|
|
長度 |
731 mm |
|
|
直徑 |
32.5 mm |
|
|
重量 |
100 g |
|
|
測頭安裝 |
TP20機械式底板 |
|
|
測座安裝 |
MS/T刀柄系列 |
|
|
適合的接口 |
PI 200-3 |
|
|
測頭插槽數量 |
1 |
|
|
測頭狀態指示 |
1個LED指示燈 |
|
|
電纜連接 |
5針DIN 180o插槽 |
|
|
A軸轉角 |
非轉角旋轉±93° |
|
|
B軸轉角 |
非轉角旋轉±300° |
|
|
Z長加長桿 |
EM2加長模塊 - 75 mm |
|
MH20i |
|
|
|

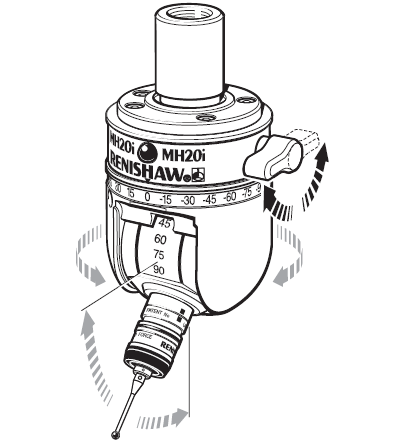

手動可重復定位測座與TP20機械式測針模塊的安裝底座和兩軸轉角結合，可實現靈活的測針交換和可重復的測頭定位。 A軸可在XY平面上旋轉±180°。B軸可在Z平面上旋轉±90°。鎖定桿以15°為增量，將測座鎖定到168個可重復位置中的一個。 測座可以安裝全系列的TP20模塊，只要每個測針/模塊組合的各個位置均做過標定，在更換模塊時就無需重新標定。 |
 |
 |
|
長度 |
61 mm |
 |
|
直徑 |
48 mm |
|
|
重量 |
210 g |
|
|
測頭安裝 |
TP20機械式底板 |
|
|
測座安裝 |
MS刀柄系列 |
|
|
適合的接口 |
PI 200-3 |
|
|
測頭插槽數量 |
1 |
|
|
測頭狀態指示 |
1個LED指示燈 |
|
|
電纜連接 |
5針DIN 180o插槽 |
|
|
A軸轉角 |
0°至90°，以15°為一格 |
|
|
B軸轉角 |
180°，以15°為一格 |
|
|
位置重復精度 |
1.5 μm（已安裝TP2和10 mm測針） 2.5 μm（EM2加長模塊和10 mm測針） |
|
|
Z長加長桿 |
EM2加長模塊 - 75 mm |
