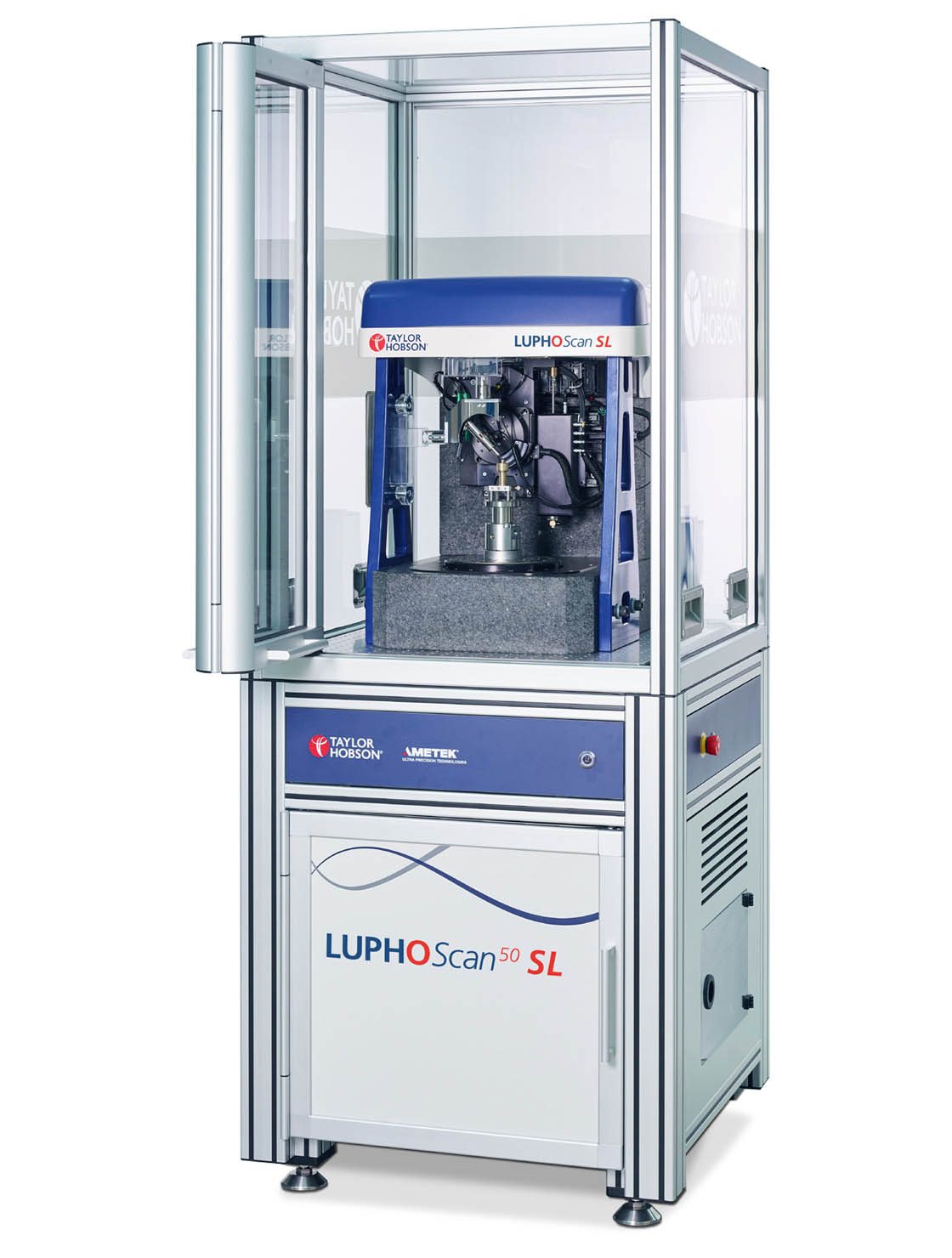

LUPHOScan SL 是大批量測量小透鏡的很好的選擇，該系統的主要優勢包括非?？斓臏y(cè)量速度及其測量透鏡幾何特征的能力。它可以測量光學表面和幾何特征，如扣合面（坎合面）的圓度、平面鏡片的平面度以及光學表面與這些特征的相對位置等。
QQ在線咨詢聯系方式公司電話：86(21)50473900
LUPHOScan SL |
|
基于行業標準LUPHOScan平臺 隆重推出的LUPHOScan SL采用了新的探頭技術，可提高測量靈活性，并實現＜60秒的快速測量時間。 LUPHOScan SL是大批量生產小透鏡的理想選擇，該系統的主要優點包括非?？斓臏y(cè)量速度和測量幾何透鏡特征的能力。 設計和生產方面的優勢。 ● 很高、可重復的精度 ≤ 30 nm PV值（3σ） ● 市面上很好的穩定性 Power值變化量 < ± 15 nm（3σ） PV值 變化量 < ± 1.5 nm（3σ） ● 分析幾何特征 例如扣合面（坎合面）相對于彼此的或光學表面的空間位置以及邊緣直徑 ● 薄型透明基板基底 厚度低至 100 μm ● 真正三維的快速測量 < 120 秒 - 光學表面和幾何特征 * < 60 秒 - 僅限光學表面 ** |
 |
|

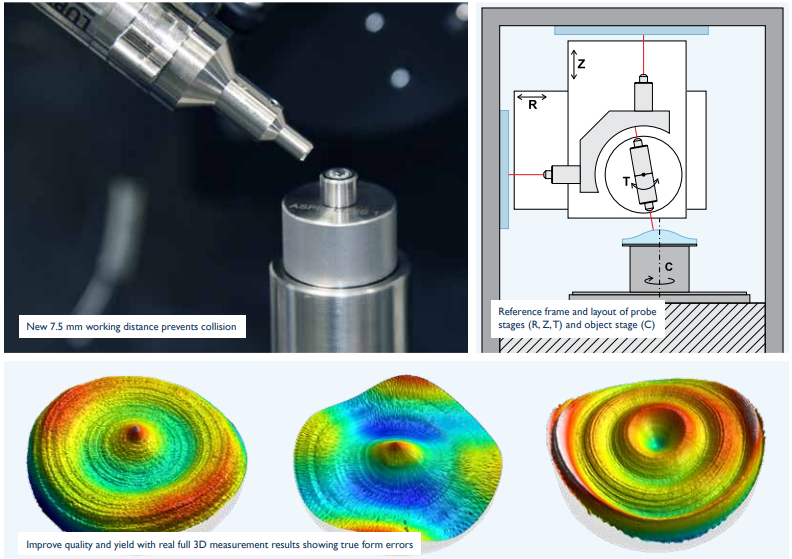

測量原理 在測量過程中，探頭對被測物體的整個表面執行螺旋掃描，并生成高密度3D數據。 通過使用空氣軸承主軸旋轉物體來實現掃描，同時使用線性平臺使傳感器徑向和軸向移動。 旋轉平臺使傳感器垂直于物體表面。 移動平臺的布局提供了很高的靈活性，即使對于不常見的表面形狀（包括陡峭的坡度或帶有拐點的輪廓）也是如此。 * 如平坦表面、扣合面（坎合面）和邊緣直徑。 ** 取決于幾何形狀和橫向分辨率。 |
 |
|

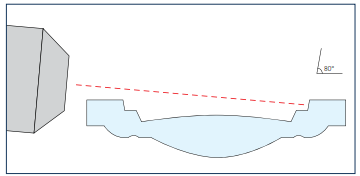

優化的LUPHOScan探針。 LUPHOScan SL上使用的新探針技術帶來了更多好處，包括增加了7.5 mm的工作距離。 這樣就可以測量鏡片模具和模制鏡片上的復雜幾何特征，例如： ?可以測量互鎖，而探頭和基板之間不會發生碰撞。 ?增加了進入陡峭凹面光學表面的機會。 |
 |
鏡頭形式計量 |
|

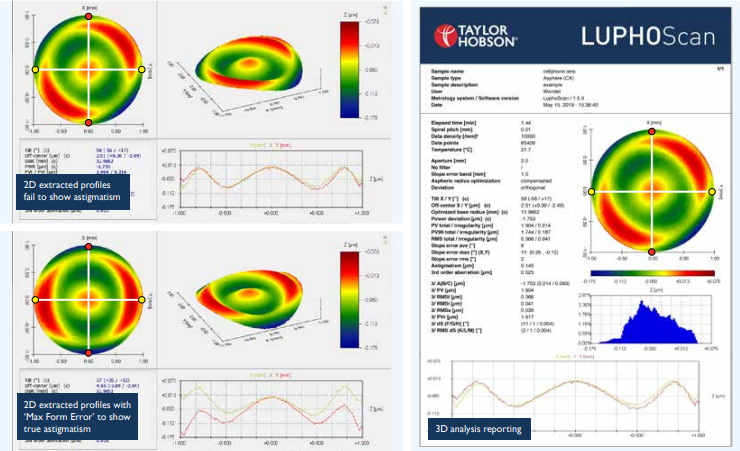

具有“*大表格錯誤”功能的2D提取配置文件。 可以自動優化形狀誤差結果，以輸出零件上存在的*大形狀誤差。 只有真正的3D測量才能提供此級別的格式錯誤信息。 所示示例表明，相同的3D格式錯誤會產生兩個完全不同的2D格式錯誤。 |
使用3D表面進行3D測量，以進行深度報告。 可以輸出測量結果，顯示帶有3D選項的完整表面形狀誤差，包括提取的2D輪廓。 ● 符合ISO的分析結果（ISO 10110）。 ● 自動導出結果，以進行質量控制和追溯。 ● 以通用格式導出3D測量表面以改進過程。 ● 設置通過/失敗標準，以方便過程控制。 |
先進的鏡頭計量 |
|

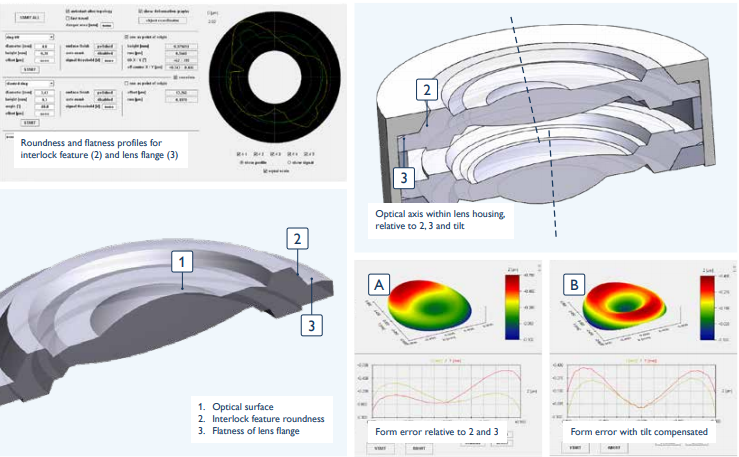

快速測量和分析光學表面和幾何特征。 測量光學表面和幾何特征，例如互鎖表面的圓度，平面透鏡表面的平坦度以及光學表面相對于這些特征的位置。 光學表面偏離中心并相對于互鎖特征位置和鏡頭法蘭傾斜。 分析結果（A）顯示了光學表面相對于聯鎖和透鏡法蘭的透鏡形狀誤差。 結果突出顯示了實際形狀誤差，如果將透鏡放入組件中并相對于這些特征對齊，則會看到該形狀誤差。 光學表面（B）顯示傾斜補償?shù)男螤钫`差 |
 |
