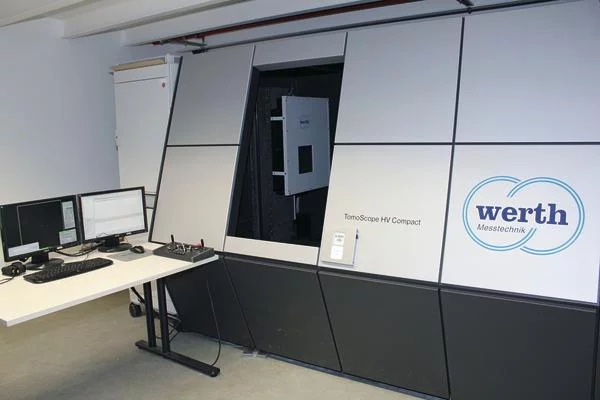

TomoScope HV compact

---

[圖像處理技術]

為了從通過X射線透射獲得的2D X射線圖像創建3D體數據，需要出色的圖像處理技術。 通過利用Werth在CMM中使用相機傳感器所積累的圖像處理經驗和知識，TomoScope可以以較少的噪聲和模糊數據進行分析，因此可以進行高精度的測量。

[TomoScope的成就]

它已廣泛應用于以汽車零件和醫療零件為中心的領域。 特別是，在需要小尺寸和高性能的產品的開發和批量生產方面，我們?nèi)〉昧嗽S多成就。

[TomoScope系列]

TomoScope系列大致分為四個模型。 TomoScope-HV緊湊型是第二大型號，*大輸出為300kV。

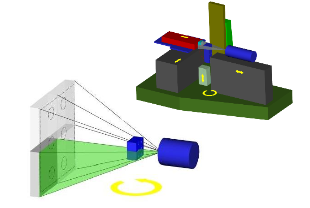

高分辨率--選項1 [分割掃描（*后一次斷層掃描）] 通常，在使用X射線CT系統進行掃描時，必須將樣品放置在X射線的錐束中，因此，樣品越大，放大率越低。 但是，如果使用TomoScope的柵格層析成像，則可以如右圖所示進行掃描，因此即使是較大的樣品也可以在高放大倍率下進行測量。 另外，由于連接并輸出了自動分割的數據，因此可以照常執行后續分析。
高分辨率--選項2 [本地CT（ROICT） 光柵層析成像可以高分辨率地測量整個樣本，而ROICT是僅在必要部分局部提高分辨率的功能。 如右圖所示，第一次是在低倍率下掃描整個樣品，第二次是在高倍率下局部掃描。 然后，您可以獲得部分高分辨率的測量結果，就像兩個數據被覆蓋一樣。

---

應用案例分析

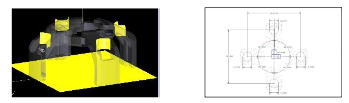

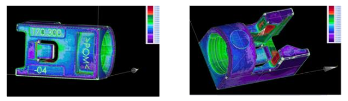

[無損尺寸測量] 從獲取的幾百萬個點的數據中，您只能提取所需橫截面上的數據，并執行與普通坐標測量機相同的尺寸測量。 TomoScope涵蓋了諸如圓度和球形度的幾何公差。 可以進行無損，高精度的測量，并且可以保證尺寸測量的準確性。	[STL數據和CAD數據之間的偏差] 可以通過擬合由TomoScope和CAD獲取的STL（多邊形）數據來分析偏差。 在下圖中，測量了STL與CAD的偏差，紅色是產品腫脹的地方，紫色是刮擦的地方。 偏差也可以作為數值數據輸出。

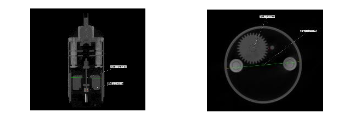

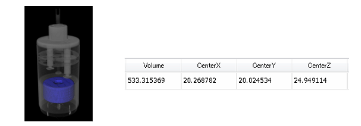

[復合產品的橫截面分析] 盡管用X射線測量復合產品可能很困難，但TomoScope可以通過積累各種技術來測量噪聲的影響而幾乎沒有影響。 下圖顯示了微型電動機的測量數據。 它是一種復合材料，例如銅合金，鐵，磁體等，但可以輕松進行測量。	[復合產品的體積分析] 使用TomoScope，還可以從復合材料產品的測量到僅所需材料的多邊形數據（STL）來測量復合材料產品的體積。

技術參數

X射線管的類型	190kV（透射），225kV（透射和反射），300kV（透射和反射）
測量范圍	*大Φ= 179mm，*大L = 179mm 示例： Φ30mmx L177mm Φ179mmx L165mm
測量范圍（帶分割掃描）	*大Φ= 327mm，*大L = 517mm 范例： Φ60毫米x L501毫米 Φ327毫米x L480毫米
載物臺容量	40kg（*大10kg，保證精度）
*大允許誤差	E: (4.5+L/75) μm
位置分辨率	0.1μm
檢測器	1024x1024像素，2048x2048像素，4096x4096像素等
裝置尺寸	寬度：2570毫米 深度：1823毫米 高度：1976毫米 重量：約8500千克
效用	電源3相200V，空氣5.5bar以上3000NL / h
環境溫度	設定20°C±2K，梯度1K / h
