Werth將X射線掃描成像技術整合到三坐標測量系統，實現產品無損可視化準確測量，并可選配光學、光纖、探針、激光掃描等多種傳感器。X射線斷層掃描復合測量中心，對工件內外部所有結構尺寸全面的精密測量，同時可實現工件材質的缺陷分析?？蓪λ芰?、陶瓷、復合材料、金屬等多種材質制成的產品進行無損尺寸測量和裝配評估等。壓縮測量周期的同時，保證了高品質的要求。

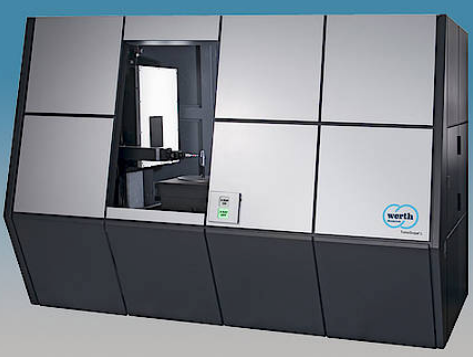

Tomo測量機（X射線斷層掃描復合測量中心）主要特點：

◆ 將X射線斷層掃描成像技術整合到三坐標測量系統，實現復雜部件高精度內外尺寸全面測量

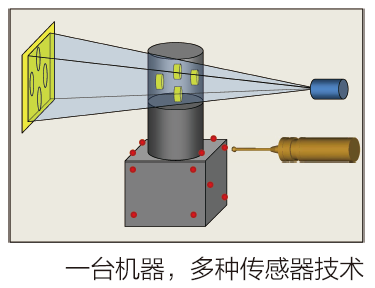

◆ 可選配第二個Z軸，配置其他傳感器（光學、探針、光纖、激光等）
◆ Werth公司所有技術復合式傳感器技術，進一步保證 CT測量數據更準確

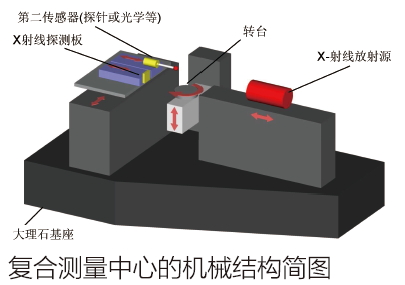

◆ 堅固的花崗巖基座，保證機器具有高穩定性
◆ 精密機械軸承技術及線性導軌系統，確保實現高精度的測量
◆ 無論從設計還是結構，測量機滿足并超出X射線使用安全標準
◆ 基于Werth公司優異的圖形處理及3D重構技術，測量速度更快
◆ Werth公司的X射線傳感器獨自校準系統
◆ Werth公司的柵格斷層掃描技術：
  精密測量微小部件
  掃描更大尺寸工件，提高分辨率
  擴展測量范圍
◆ 測量軟件可快速3D重構，也可進行2D測量
◆ 測量工件內部尺寸的同時，也可實現材質缺陷分析
◆ 選用全球廣泛應用的WinWerth軟件 (德國國家計量院PTB長度標準認證) ，界面友好，操作簡單
◆ 可使用Bestfit及公差擬合Tolerancefit軟件進行輪廓匹配分析及三維CAD工件公差比對

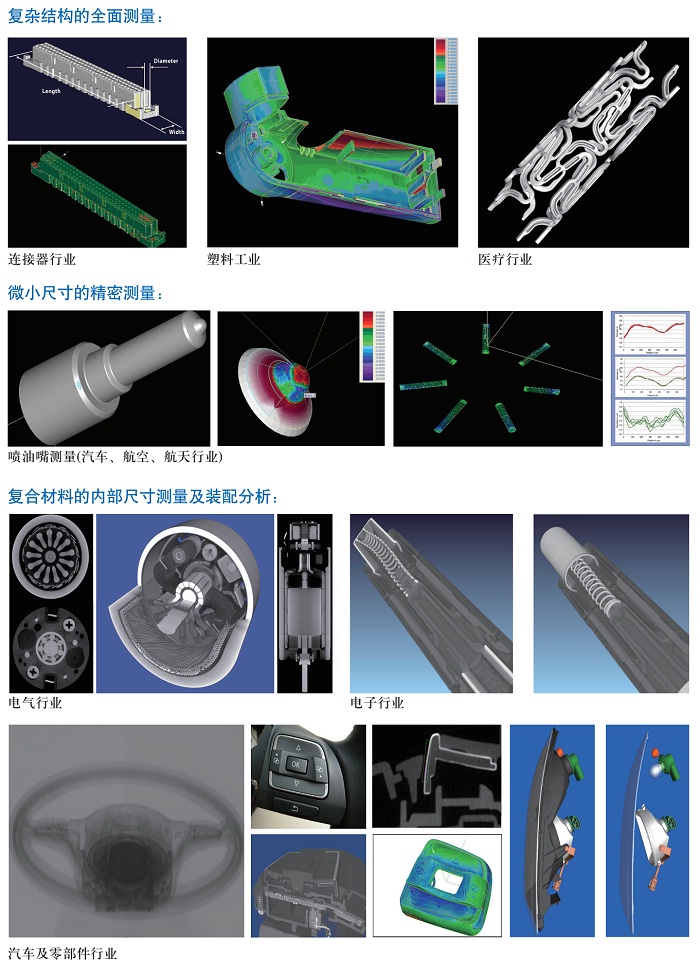

◆ 廣泛應用于復雜尺寸測量，評估，逆向工程，質量控制等

掃描坐標測量過程：

應用領域:

  模具行業、逆向工程、汽車行業、航空航天、精密機械加工、船舶、等等。

型號	TomoScope HA	TomoCheck	TomoScope HV Compact	TomoScope HV 500
分辨率	0.1μm	0.1/0.01μm	0.1μm	0.1μm
定位速度	150mm/s	60mm/s	150mm/s	150mm/s
加速度	300mm/s2	250 mm/s2	350 mm/s2	350 mm/s2
工作臺承重	2kg	10kg	40kg	40kg
儀器自重	3000kg	6000kg	11000kg	13000kg
