XL-80激光干涉儀

XL-80系統快速、精確，而且非常輕便，因此它成為銷量*好的激光校準系統絲毫不足為奇。XL-80采用先進的軟件解決方案，具有優異的性能，可以幫助您顯著提高企業效益。

QQ在線咨詢
聯系方式公司電話：86(21)50473900
公司傳真：86(21)50473901
銷售顧問：李經理
銷售電話：18621180929
郵箱：Info@labgages.com
咨詢時間：09:00-17:45

【測量原理】

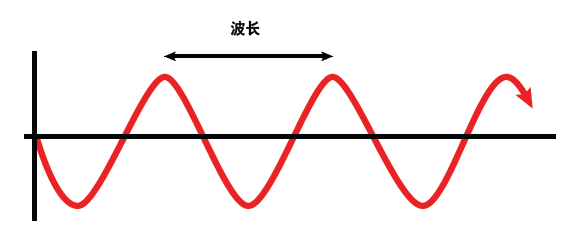

激光干涉測量 ：使用光的波長作為測量單位的基本原理在19世紀80年代左右開始提出。從那以后起，這一原理雖然歷經發展和完善，但始終以測量光波干涉為依據，因此得名“干涉測量”。
激光系統射出的光波具有三種主要特性：
? 已知準確波長，可實現準確測量
? 波長非常短，可實現準確或高分辨率測量
? 所有光波相位相同，可根據已知的基準進行測量

干涉測量是一種相對運動測量（從初始位置開始測量），而不是一種jue對測量（從特定位置開始測量）。不同的光學鏡組將激光光束穿過不同的路徑，可從單個激光裝置進行多種模式測量（例如，線性、角度、直線度）。
 XL-80激光干涉儀--測量原理

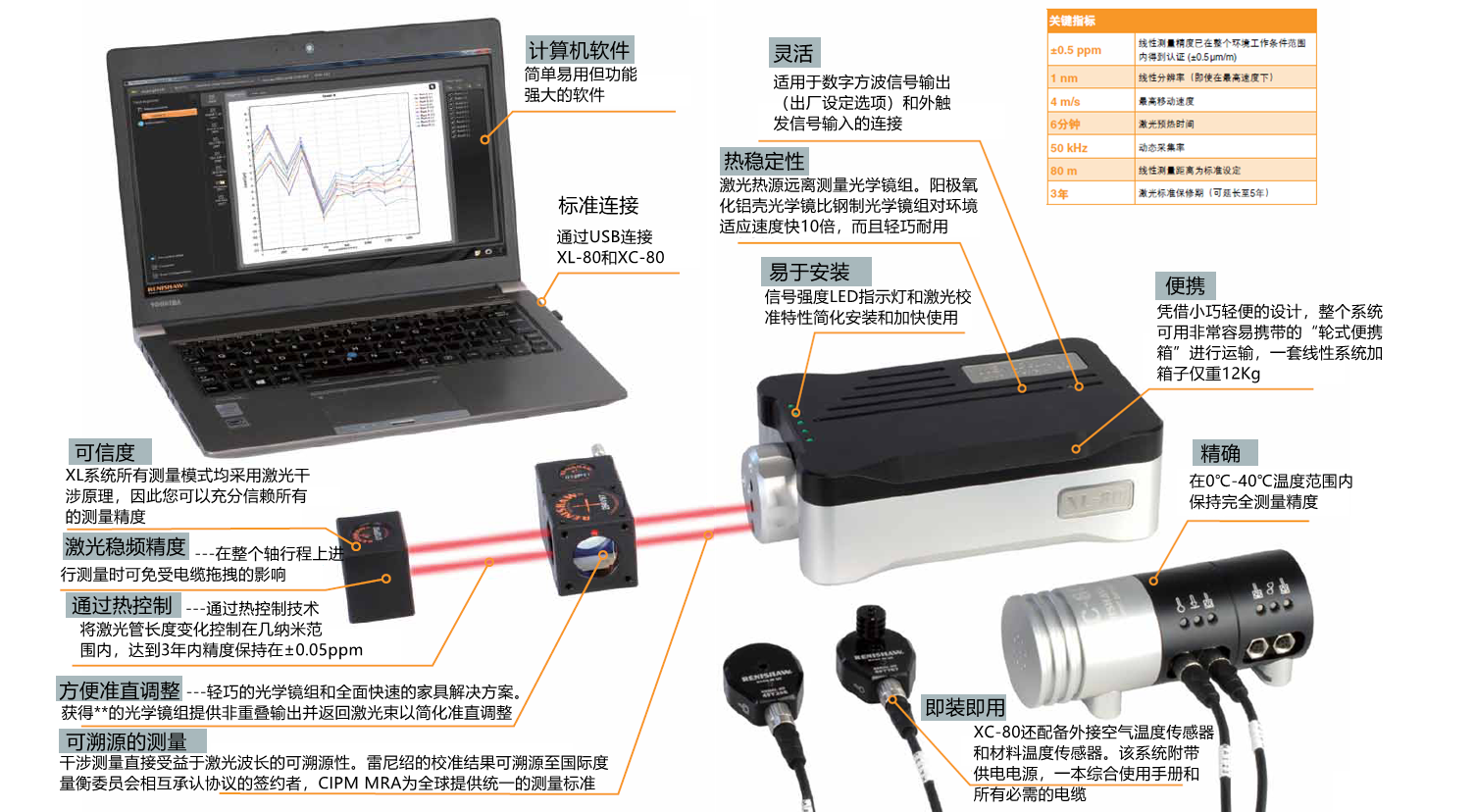

XL-80激光干涉儀的主要特點

系統應用
機器驗證

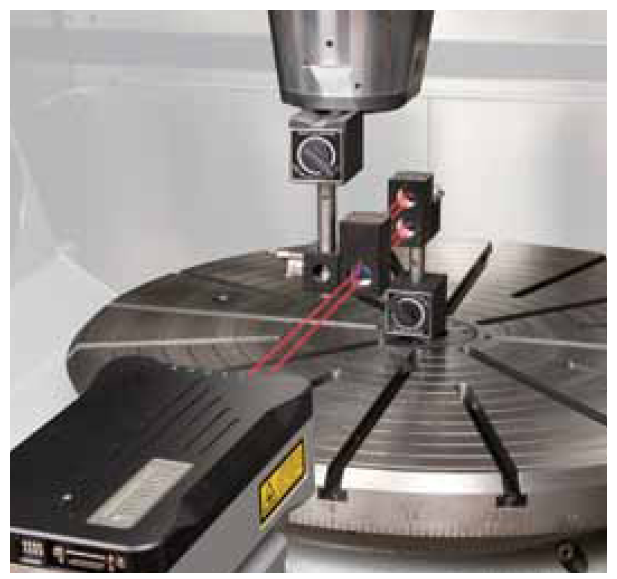

XL-80激光系統常見的用途是用來驗證運動系統。通過測量機器性能，用戶不僅對加工過程充滿信心，還可提前發現加工件中存在的問題。
與激光跟蹤系統不同的是，XL-80可直接在機器上單獨測量幾何誤差。這樣一來，用戶對測量結果更有信心，并且能夠發現誤差。機器精度可通過以下途徑提高：
? 對機器裝配進行針對性改造
? 根據數據應用誤差補償
重復運行測試可驗證所作的改進并展示機器改進后的功能。

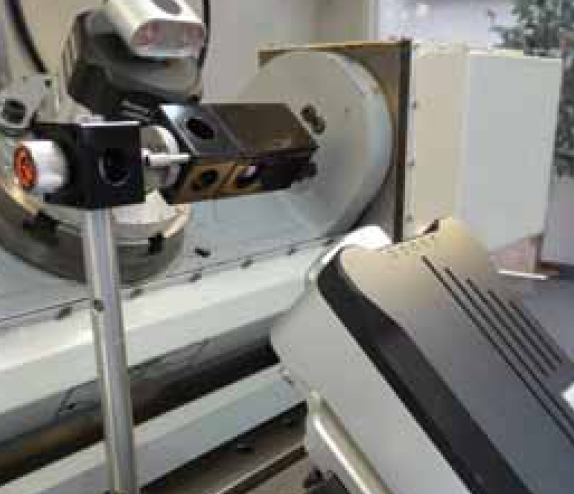

 XL-80激光干涉儀--機器驗證


誤差補償
誤差補償可通過減少機器所示 位置和實際 位置之間的誤差來提升機器的整體性能。大多數機床都會包含一些用于調整反向間隙和線性誤差的選項。然而，功能更強大的機床控制器可提供在刀尖位置應用空間補償?shù)倪x項?？臻g補償將考慮所有幾何誤差，包括線性誤差。XL-80可用于將補償值填入到補償表中。
雷尼紹空間補償軟件將激光測量讀數轉換成補償文件，然后可直接將其輸入到特定的機床控制器中。

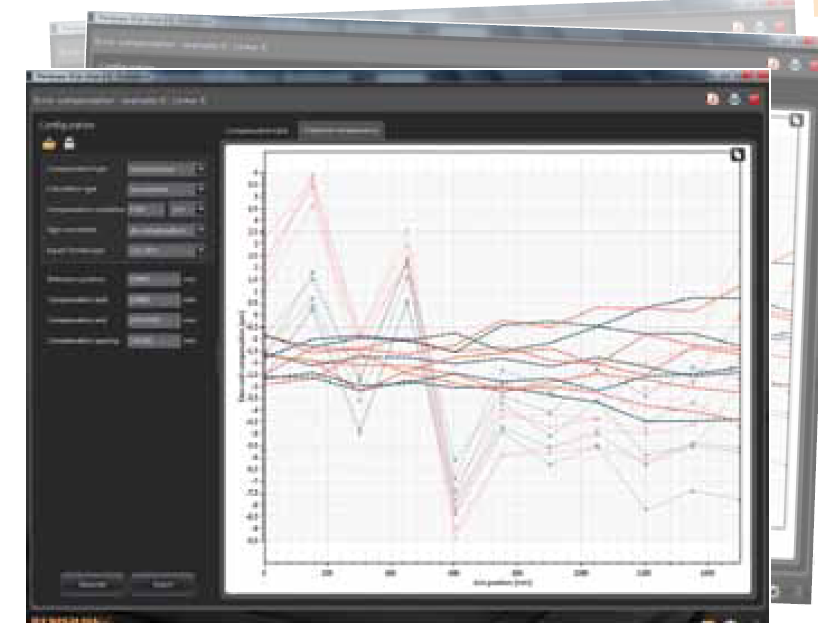

 XL-80激光干涉儀--誤差補償


專業激光觸發
當對線性測量采用“自動”采集功能時，系統會在機器移至一個被認為穩定的位置時測量位置誤差。然而，一些應用需要激光系統在自定義的時間或在同步位置采集數據。XL-80激光系統可采用以下觸發方式：
? 使用計算機鼠標或按鍵手動觸發
? 編碼器同步觸發*
? 基于時間的觸發
? 利用繼電器通過機器的控制器進行觸發
* 要求使用TB10觸發器

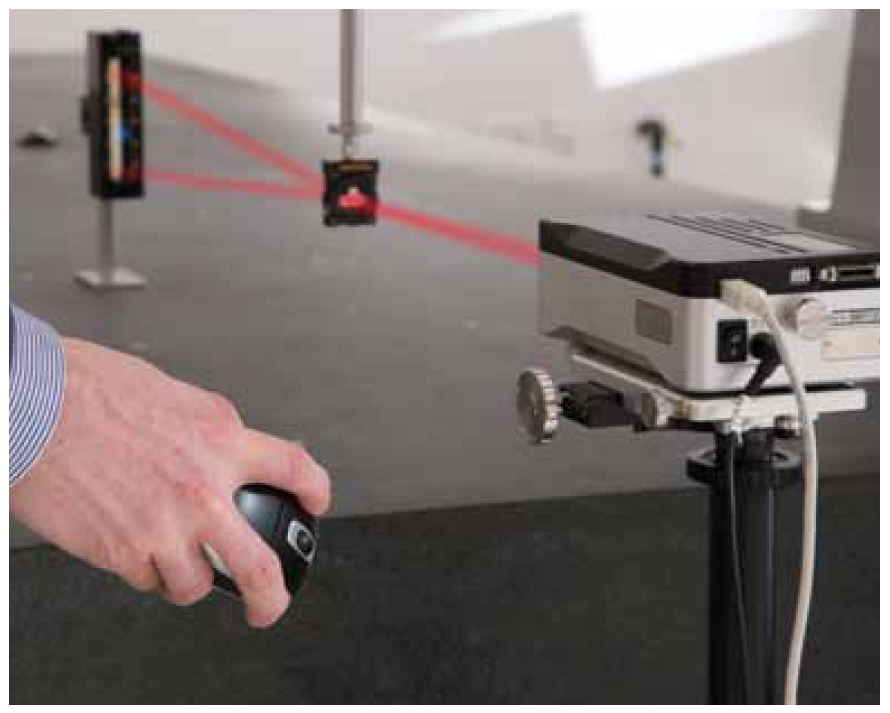

 XL-80激光干涉儀--專業激光觸發


動態分析
了解系統的動態特性，例如加速度、速度、振動、停止時間、共振和減振，對于許多應用都非常重要。這些特性將影響系統的操作能力，例如位置精度、重復性、表面光潔度及磨損。
標準的XL-80激光干涉儀可以高達50 kHz的頻率采集動態數據。QuickViewXL軟件包簡單易用，有直觀的界面，能夠記錄、查看和保存動態數據。

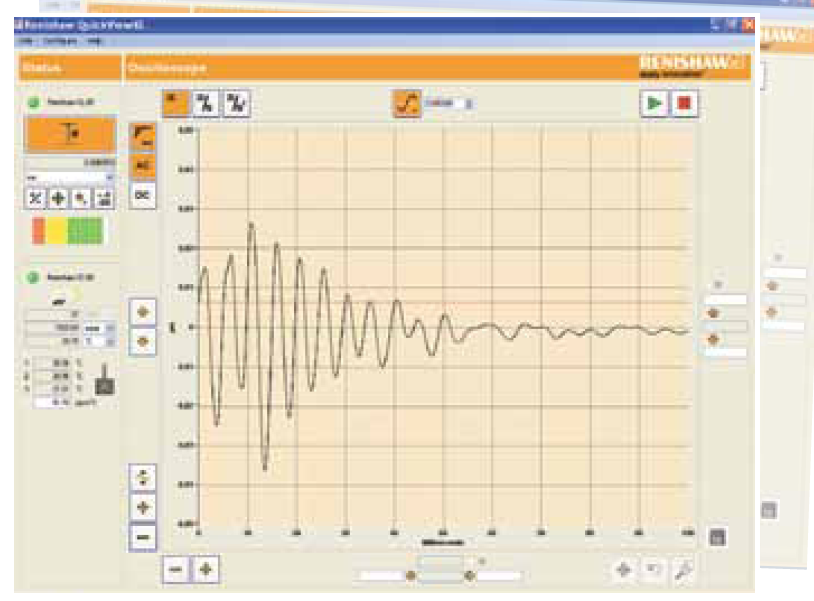

 XL-80激光干涉儀--動態分析


雙軸

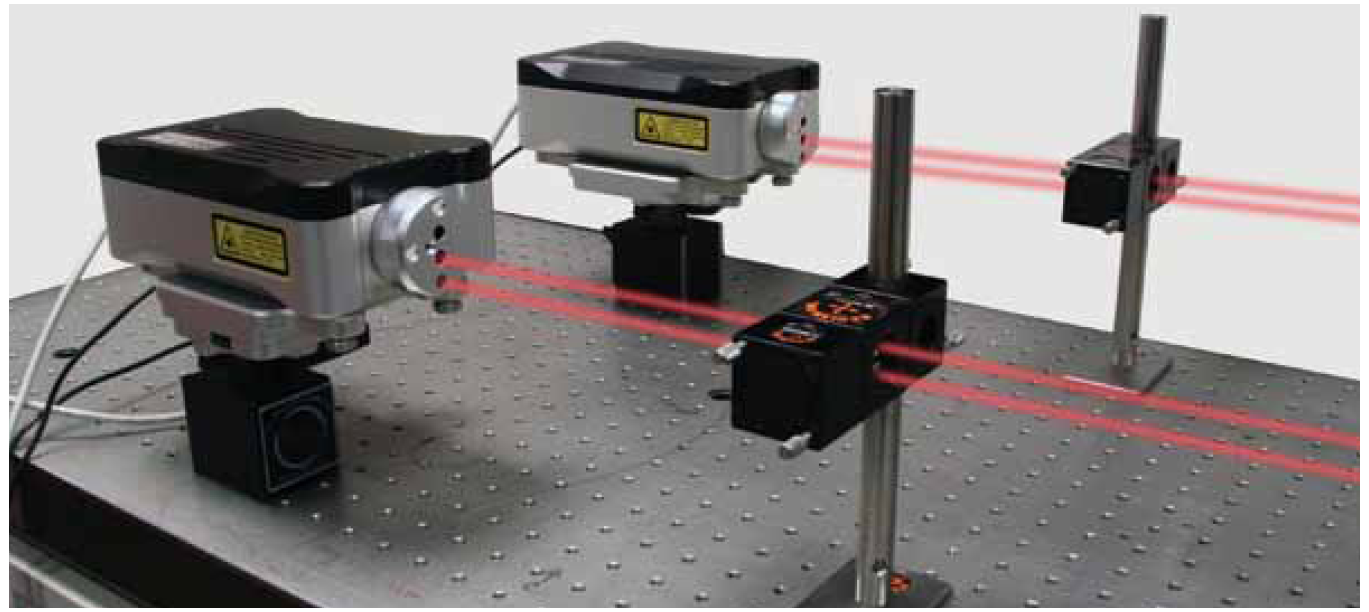

在一些設備中，機器的一個軸由兩個驅動裝置和兩個反饋系統控制（如龍門銑床、車床和大型龍門型坐標測量機）。在這種情況下，兩個激光裝置與雙軸軟件結合使用，能夠自動同步采集平行軸數據。
雙軸測量軟件為L(zhǎng)aserXL軟件的標準配置。
 XL-80激光干涉儀--雙軸測量


實驗室應用

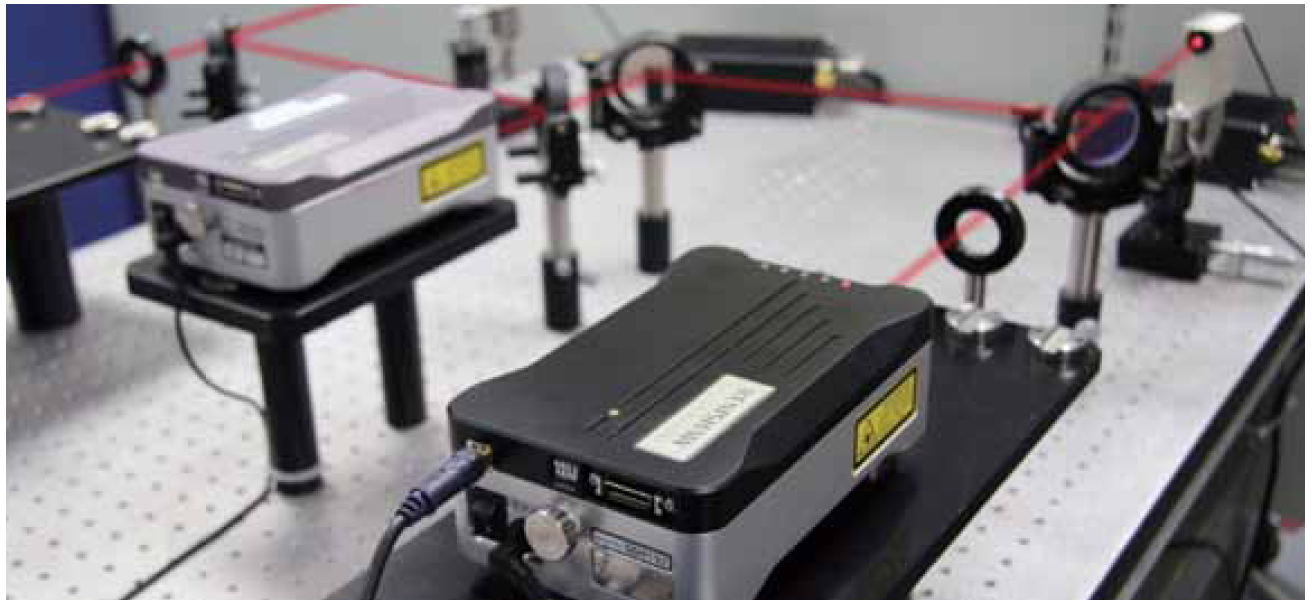

XL-80系統自從推出后便成為了許多實驗室應用的*選系統，包括世界上許多著名的校準中心。它具有很穩定的激光頻率、公開的誤差范圍、以及CIPM MRA*提供的完整溯源性，因此非常適合用作基準系統。同時，多種連接和觸發選項使該系統更具靈活性，而且可輕松設計成為自定義裝置。以往的應用包括固定式安裝校準裝置、步距規測量和激光頻率校準裝置。
* 雷尼紹的校準結果可溯源至CIPM MRA的簽約者，CIPM MRA為全球提供了統一的測量標準。
 XL-80激光干涉儀--實驗室應用


特殊應用
我們很自豪能夠幫助客戶充分利用雷尼紹產品。如果您對定制產品或特別附件有特殊要求，請聯系我們的專業銷售人員，了解我們能夠?yàn)槟峁┠男椭?/span>
 XL-80激光干涉儀--特殊應用

系統核心組件
XL-80激光器 XC-80補償器和傳感器 三腳架和云臺 系統便攜箱

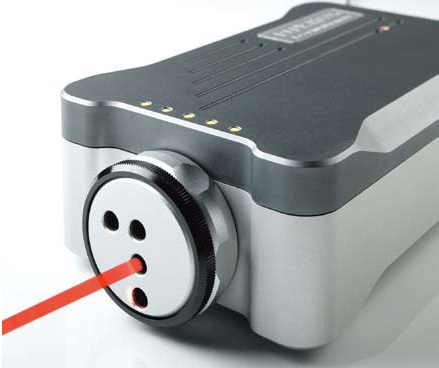

XL-80激光器

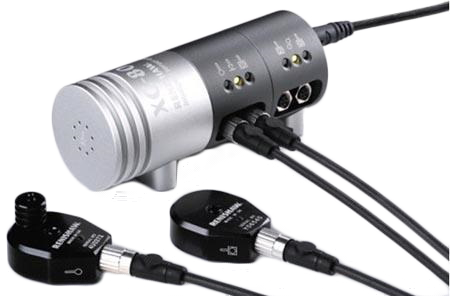

XC-80補償器和傳感器

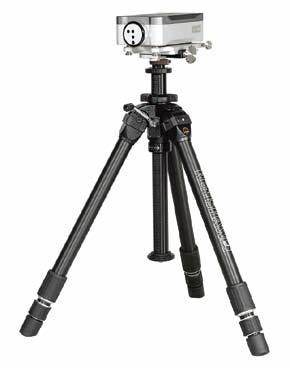

三腳架和云臺

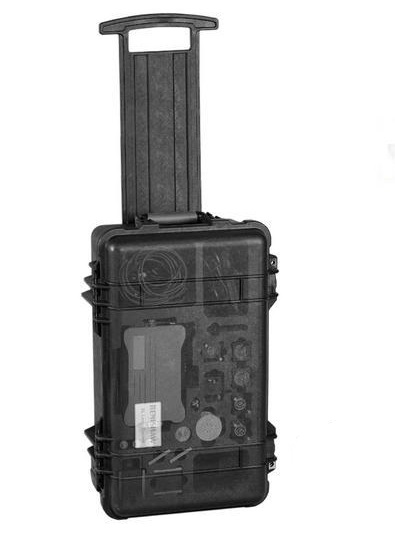

系統便攜箱

準確-非常穩定的激光頻率，可溯源至國際標準
 可靠--環境補償確保XL-80在整個環境范圍內保持測量精度
 靈活--配備用于穩定定位激光的可調節三腳架和用于微調設置的云臺
 便攜--輪式系統便攜箱為您的激光系統提供堅固的保護，同時還能*大程度提高便攜性
