為了更加方便地使用儀器，OmniScan SX奧林巴斯探傷儀 在其8.4英寸觸摸屏上使用了合理簡化的新型軟件界面。OmniScan SX是一款單組無模塊儀器，針對檢測要求較低的應用，這款儀器操作十分方便，性價比高。

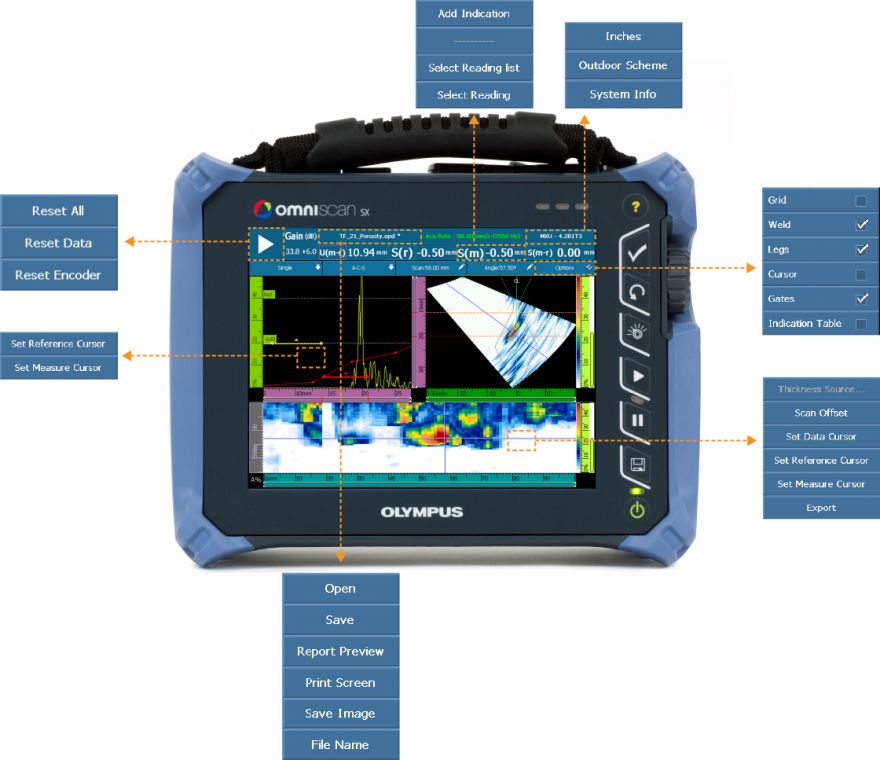

OmniScan SX探傷儀的觸摸屏配有全屏模式選項，更為清晰，用戶僅需在觸摸屏上進行簡單操作，便可訪問許多菜單功能。直觀的界面使用戶可以流暢地進行菜單選擇，縮放，閘門調節，光標移動以及文本和數字的輸入。以上這些特性，加上其它附加的集成功能，包括淺顯易懂的設置和校準向導，迅捷的S掃描和A掃描顯示更新率，和快速的脈沖重復頻率（PRF），使OmniScan SX成為一款效率高的檢測工具。
OmniScan SX探傷儀能與Olympus數量龐大的掃查器、探頭和附件產品，及其專門的配備軟件NDT SetupBuilder和OmniPC很兼容。硬件和軟件產品的完整結合，使檢測流程從設計、設置到采集、分析變得精簡有效。

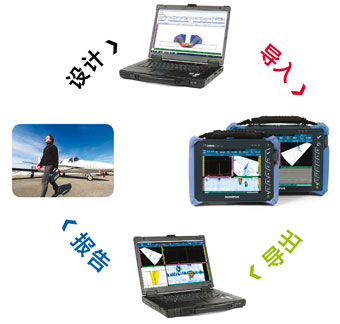

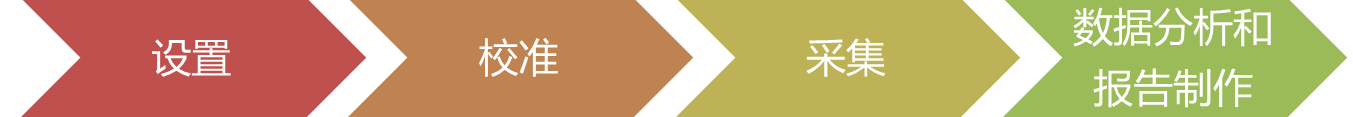

OmniScan SX奧林巴斯探傷儀的工作流程

? 設計 NDT SetupBuilder NDT SetupBuilder設計軟件是奧林巴斯自動和半自動超聲檢測產品系列的一個不可缺少的組成部分。NDT監控人員可以使用NDT SetupBuilder軟件模擬檢測方案，以確定所需使用的適當?shù)穆暿鴶?shù)量和聲束角度。模擬配置可被導入到OmniScan，從而可減少配置時間和操作錯誤。 ? 采集 OmniScan OmniScan奧林巴斯探傷儀具有完成手動和自動探傷應用的強大檢測性能。這些探傷儀可以與各種探頭、掃查器和附件配套使用，從而使Olympus成為為石油化工、航空航天及其它工業領域提供無損探傷解決方案的推薦選擇企業。 ? 數據分析和報告制作 1）OmniPC OmniPC軟件帶有與OmniScan機載軟件相同的分析和報告工具，是用于基于PC機的OmniScan數據分析的很經濟有效的選購項目。 2）TomoView TomoView 2.10帶有高級數據處理、分析和報告工具，可以幫助用戶從檢測數據中獲得有關被檢材料的更為詳細的信息。 3）TomoView的關鍵性能如下： ● 體積融合，可進行多組數據顯示。 ● C掃描融合，用于表現組合數據。 ● 信噪比（SNR）分析和優化工具。 ● 高級離線數據生成工具。

OmniScan SX探傷儀相控陣軟件特性

新款奧林巴斯OmniScan軟件增強了焊縫和腐蝕檢測應用方面的功用和性能。
為了達到持續完善的目標，軟件的界面得到簡化，反應時間得到優化，從而可使用戶盡可能體驗到更好的檢測操作過程。

OmniScan SX相控陣探傷儀新添功能如下：

● 導出C掃描
● 帶有組融合功能的新型端視圖
● 交錯功能
● 分析模式下的衰減增益
● 滾動布局，方便了判讀過程
● 提供更多交互式菜單，提高了訪問能力
● 得到了優化的主菜單和向導
● 機載復合扇掃功能
● 用于縱向焊縫檢測的曲面幾何形狀聲線跟蹤

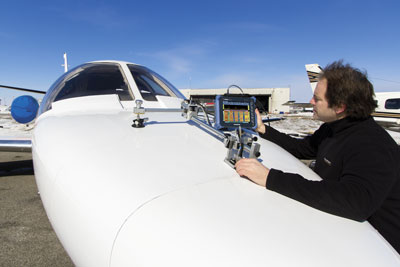

新型Omniscan SX奧林巴斯探傷儀的應用

用途廣泛的新型Omniscan SX奧林巴斯探傷儀的出現進一步壯大了Olympus業已齊備的創新型市場解決方案庫，開發所有這些解決方案的宗旨都是簡化檢測工作流程，從整體上提高生產效率。

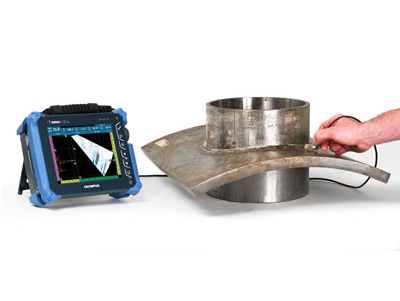

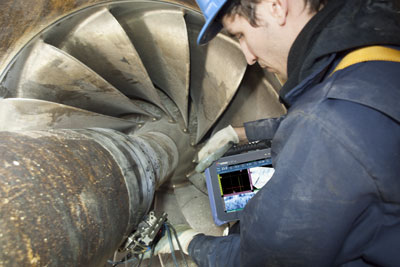

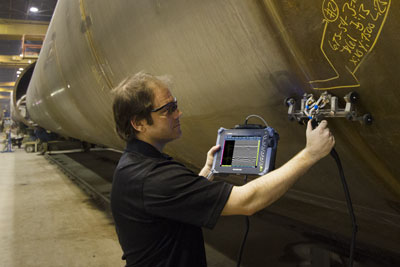

相控陣焊縫檢測 OmniScan PA是Olympus公司為石油和天然氣工業開發的手動和半自動相控陣焊縫檢測解決方案的核心。這些系統不僅可用于符合ASME、API及其它規范標準的檢測，而且還具有高速探測、便于缺陷指示判讀的特性。	腐蝕成像和復合材料檢測 隨著OmniScan SX的出現，零度檢測變得更為簡便易行。在腐蝕或復合材料的檢測應用中，Olympus可提供探測材料中異?，F(xiàn)象或壁厚損失的經過實地驗證的解決方案。	TOFD焊縫檢測 在主要探測焊縫缺陷的應用中，TOFD是一種簡便易行、效率很高的檢測方法。這種方法不僅可以快速定量在焊縫體積中發現的缺陷（焊縫通常是制造缺陷高發的地帶），且其性價比很高。	組件檢測 組件檢測利用超聲技術，可以探測到裂縫、壁厚減薄以及其它各種缺陷。OmniScan SX既可以使用角度聲束，也可以使用線性零度聲束，因此成為完成這類單組檢測應用的一個性價比很高的解決方案。

OmniScan SX 奧林巴斯探傷儀 相控陣技術規格參數

外殼	外型尺寸（W x H x D）	267 mm × 208 mm × 94 mm (10.5 in. × 8.2 in. × 3.7 in.)
	重量	3.4 kg（7.5 lb），含電池
數據存儲	存儲裝置	SDHC卡，或大多數標準USB存儲設備* *為了獲得良好結果，建議使用Lexar®存儲卡。
	數據文件容量	300 MB
I/O端口	USB端口	2個符合USB 2.0技術規格的USB端口
	音頻報警	有
	視頻輸出	視頻輸出（SVGA）
I/O線	編碼器	雙軸編碼器線（正交、向上、向下或時鐘/方向）
	數字輸入	4個數字TTL輸入，5 V
	數字輸出	3個數字TTL輸出，5 V；每個輸出Max電流為15 mA。
	采集開關	有，通過對一個數字輸入進行配置的方式實現
	電源輸出線	5 V，500 mA電源輸出線（帶短路保護）
	步速輸入	5 V TTL步速輸入
顯示	顯示屏尺寸	21.3 cm（8.4 in.）（對角線）
	分辨率	800像素 x ?600像素
	亮度	600 cd/m2
	觀察角度	水平： –80° ～ 80° 垂直： –60° ～ 80°
	顏色數量	1千6百萬
	類型	薄膜晶體管液晶顯示屏（TFT LCD）
電源	電池類型	智能鋰離子電池
	電池數量	1節
	電池供電時間	正常操作條件下，至少6小時
環境技術規格	工作溫度范圍	-10 °c ～ 45 °C （14 oF ～ 113 oF）
	存放溫度范圍	–20 °C ～ 60 °C（–4 oF ～ 140 oF），含電池 –20 °C ～ 70 °C（–4 oF ～ 158 oF），不含電池
	相對濕度	45 °C無冷凝的條件下，Max相對濕度為70 %。
	侵入保護評級	設計符合IP66評級
	防撞擊評級	通過MIL-STD-810G 516.6的墜落測試
超聲技術規格（適用于OMNISX-1664PR）	接口	1個相控陣接口： Olympus PA接口 2個UT接口： LEMO 00
	聚焦法則數量	256個
	探頭識別	自動探頭識別

OmniScan SX超聲波脈沖發生器/接收器技術參數

孔徑	16個晶片
晶片數量	64個晶片
脈沖發生器	PA通道	UT通道
電壓	40 V、80 V、115 V	95 V、175 V、340 V
脈沖寬度	30 ns ～ 500 ns范圍內可調，分辨率為2.5 ns。	30 ns ～ 1000 ns范圍內可調，分辨率為2.5 ns。
脈沖形狀	負方波	負方波
輸出阻抗	35 Ω（脈沖回波模式） 30 Ω（一發一收模式）	< 30 Ω
接收器	PA通道	UT通道
增益	0 dB～80 dB，Max輸入信號為550 mVp-p（滿屏高）	0 dB～120 dB，Max輸入信號為34.5 Vp-p（滿屏高）
輸入阻抗	60 Ω（脈沖回波模式） 150 Ω（一發一收模式）	60 Ω（脈沖回波模式） 50 Ω（脈沖發送接收模式）
系統帶寬	0.6 MHz～18 MHz（–3 dB）	0.25 MHz～28 MHz（–3 dB）
