XL80激光干涉儀--助力高速、可靠地打印大幅面的精美圖像

當今的印刷企業都希望購買集速度、質量和重復精度等優點于一身的印刷設備，同時還希望在更大的幅面上進行打印，而這使得實現前述三點變得更加困難。
為幫助實現上述四點目標，可以使用雷尼紹XL-80激光系統對所有噴墨打印機進行檢查。
雷尼紹設計、制造激光干涉儀系統已有二十多年的歷史。事實上，在XL-80系統之前，ML10已經是雷尼紹非常成功的激光產品之一。該激光系統具備±0.7 ppm的線性測量精度，可用于校準機床、坐標測量機以及其他對位置和運動精度要求嚴格的系統，早已成為校準系統的標桿。在ML10獲得成功的基礎上，新款緊湊型XL-80的線性測量精度又登上一個新臺階，達到±0.5 ppm，動態測量性能也顯著提升，*高線性測量速度可達4 m/s。

XL-80 VS ML10
1. 高速校準長導軌

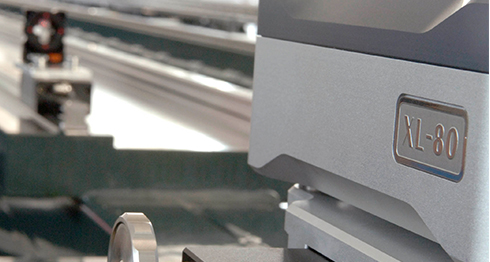

無論是靜態測量還是動態測量，都可以使用XL-80。廠商在制造噴墨打印機時，都會沿主導軌的長度（有些軸長達11.5 m）進行測量，以確保底座從制造廠運來時就已經與導軌對齊。隨后，在組裝、啟動和測試機器時，他們使用雷尼紹XL-80系統測量機器運動的精度和重復性。雖然之前的ML10系統可實現高達1 m/s的測量速度，已經非常出色，但它卻無法滿足機器全速運行時的測量需求。憑借新款XL-80的4 m/s高速測量性能，如今可以發現機器的所有定位誤差，并將誤差值存儲在機器控制系統的文件中。然后，他們將這些值用作機器動態補償?shù)囊罁?jù)。因此，可以確定打印頭的運動性能將始終符合預期。
除此之外，新款XL-80還考慮到了便攜性。它相比前款產品更加小巧和輕便。隨著其組裝和測試區域的不斷擴建，其大型噴墨打印機都在固定位置完成制造（而非采用流水線形式），因此結構緊湊的XL-80無疑有著明顯的優勢。

2. XL-80便攜
打印機廠商需要能夠在工廠的各個區域快速移動XL-80，實際上，整個XL-80系統都可以裝入一個較小的箱子內，一個人便可輕松攜帶 — 這是個顯著的優點。
有時，廠商還需要把激光系統帶到客戶現場，所以需要上門為客戶重新校準機器，而且他們的客戶遍布世界各地，比如美國、加拿大、歐洲、日本、中國、澳大利亞、新西蘭，等等...這種情況下，緊湊輕便的XL-80可方便地帶上飛機，這點非常經濟實用。

總之，所有這一切成就了高品質噴墨打印機，確保源源不斷地打印出精美高清的圖像。


XL 80激光干涉儀簡述：

---

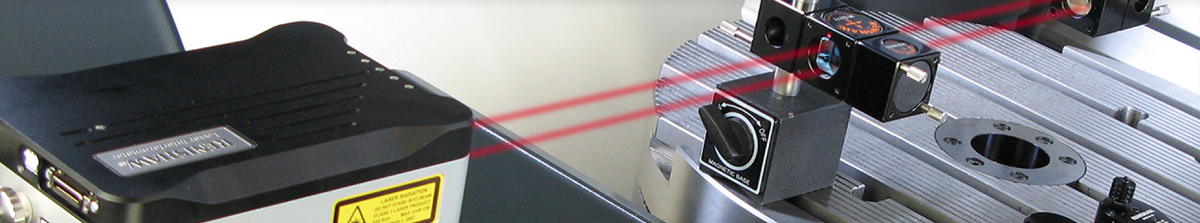

雷尼紹XL-80激光干涉儀為坐標測量機 (CMM) 和機床等運動系統提供高性能測量和校準。

特性與優點
? 激光穩頻精度通過熱控制技術將激光管長度變化控制在幾納米范圍內，達到3年內精度保持在±0.05 ppm（百萬分之一）。
? 線性測量精度在整個環境范圍內，即從0 oC - 40 oC（32 oF - 104 oF）和650毫巴 - 1150毫巴的范圍內，精度為±0.5 ppm?？梢愿哌_50 kHZ頻率讀取數據，*高線性測量速度可達4 m/s，即使在*高速度下線性分辨率仍可達1 nm。
? 儀器內置的USB意味著激光系統與計算機之間無需單獨的接口。
? 激光頭前部的一排LED狀態指示燈顯示激光狀態和信號強度，相當于將屏幕軟件上的“狀態顯示”擴展到激光頭上。
? 可以在標準 (40 m) 和長 (80 m) 距離模式之間切換。
? 模擬I/O端口允許模擬信號輸出和觸發信號輸入。
? 預熱時間少于6分鐘。
? 外接開關電源允許輸入電壓在90V - 264 V之間變化。
? CARTO軟件可以進行線性、角度、回轉軸、直線度和垂直度測量。其他測量模式則需要使用LaserXL。
