進口內窺鏡可在對高壓渦輪轉子葉片前緣檢查中發現并識別缺陷

航空發動機在服役期間，高壓渦輪轉子葉片發生裂紋甚至斷裂導致意外停車，是可能遇到的問題之一，對飛行安全性帶來很大的隱患，因此對于發動機高壓渦輪轉子葉片裂紋的孔探檢查更外重要。

? 本文以CFM56系列發動機的葉片前緣檢測為例，介紹進口高清內窺鏡在這一領域中的應用。

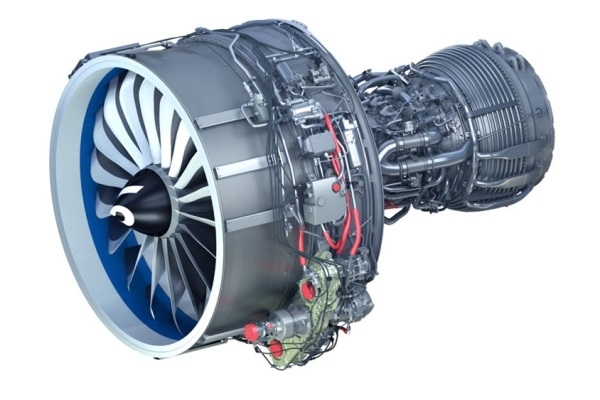

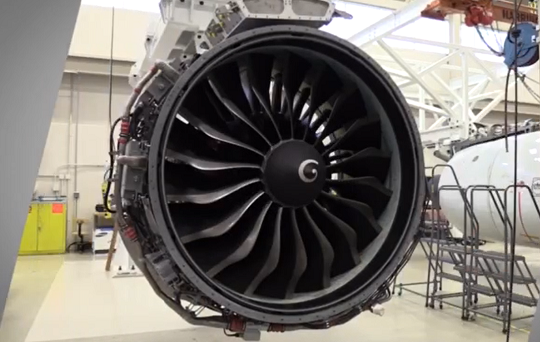

CFM56發動機是飛機使用的一個系列的發動機，推力范圍是8220到16000daN，1974年制成，該系列有CFM56-5A1、CFM56-5B、CFM56-5C、CFM56-7。動力分配主要是風扇排氣提供78%的推力，次要是渦輪排氣提供22%的推力和提供和驅動附件齒輪箱。

首先，選擇合適的內窺鏡
在孔探之前，首先要選擇合適的孔探設備，根據CFM56系列發動機預留的孔探口以及葉片前緣的結構，檢測路徑并非直通路，因此選擇柔性內窺鏡。
由于光纖內窺鏡采用一組光纖共同傳導圖像，導致圖像有蜂窩狀并不清晰，因此更多的時候選擇柔性的視頻內窺鏡。
特別是成像及各方面性能優越的進口高清視頻內窺鏡，例如美國韋林旗艦產品MViQ，是執行孔探檢測的可供選擇儀器。

其次，開始孔探工作，對高壓渦輪的轉子葉片前緣進行孔探檢查。
開始孔探工作，即通過設置在燃燒室上的孔探口或點火電嘴安裝口，將高清視頻內窺鏡MViQ的探頭向后，穿過燃燒室和高壓渦輪導向葉片，對高壓渦輪的轉子葉片前緣進行孔探檢查。在檢查過程中，可以利用MViQ的360度Quan方位探頭導向能力，對前緣做細致的檢查?！┌l(fā)現缺陷，需要根據缺陷的種類以及所處的位置做出判斷。

*后，進行檢測
葉片前緣的缺陷包括涂層脫落、氧化、裂紋等，而高壓渦輪轉子葉片通常分為A、B、C三個區，C靠近葉根區、A離葉根區*遠，發生于C區的缺陷，安全隱患尤為嚴重。根據發動機孔探檢測維護手冊的要求，對于外表涂層脫落和氧化/變色這兩種缺陷，通?？梢苑判?，但要視具體情況縮短檢查間隔;對于裂紋這種缺陷，如果出現在A或B區可以放行，否則不能放行，需要更換送修。
上面的檢測過程說起來容易，但是在實際檢測中，發現缺陷后如何識別缺陷的類型，有時并非易事。為了起到保護的作用，高壓渦輪轉子葉片外表通常都有涂層，一般情況下涂層表面先出現破損，也有可能是葉片基層裂紋，因為涂層的存在，當發現形似裂紋的缺陷時，不容易分辨是涂層脫落或基材剝落的痕跡，還是真實的裂紋。而這一決策，特別是對于C區的疑似裂紋，任何誤判都可能帶來不小的損失，要么需要擔負不必要的高額換發和維修費用，要么需要擔負空中停車的風險。

為何選擇進口高清內窺鏡MViQ(Mentor Visual iQ)進行檢測的原因

一方面，百萬高清的像素數，以及通真的色彩還原能力，可以提供大量的圖像細節幫助用戶識別裂紋的性質;

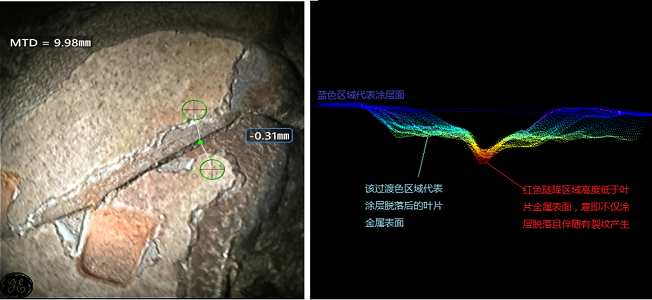

另一方面，MNIQ的相位掃描三維立體測量功能，可以生成缺陷部位的3D云圖，并且可以實現三維旋轉和放大從不同角度觀察判別缺陷形貌，圖像中如果是涂層脫落或基材剝落痕跡線兩側形成一個尺寸很小的臺階，而真實裂紋在痕跡線上會有一個表面深度尺寸較大的突變。此外，還可以利用深度圖的不同顏色變化，幫助判斷是否為葉片基層裂紋。

結論：

本文以葉片前緣為例，介紹了進口高清內窺鏡的發現以及識別缺陷的檢測應用，實際上高壓渦輪轉子葉片的后緣也是類似的檢測思路，在具體實踐中，往往是先檢測后緣，后檢測前緣，而且不論是否發現了缺陷，都要做QUAN面的檢查。

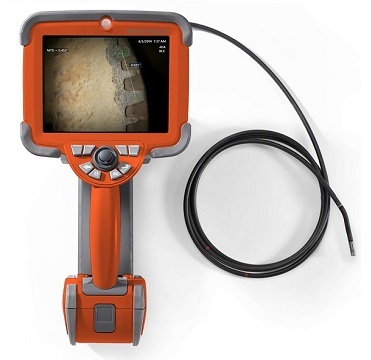

Mentor Visual iQ? HD 一體化手持式便攜型工業視頻內窺鏡

強大、便攜、快速、互連

Mentor Visual iQ? HD Version是世界上先進的視頻內窺鏡，可幫助使用者對工作做出更佳判斷，提高檢測效率。
? 采用多點觸摸屏，符合人體工程學的操縱桿和物理按鍵，操作更簡單易行
? 彩色SUPER HAD? CCD攝像頭5倍數字變焦和新型動態圖像處理系統
? 采用6.5英寸(16.5厘米)有源矩陣XGA彩色LCD顯示屏，在日光下可輕松識別，圖像清晰可辨，提高檢出概率
? 采用自適應降噪(ANR)和高動態范圍(HDR)靜態圖像捕獲技術，捕獲高度清晰的實時視頻和靜態圖像
? 采用新版單物鏡相位掃描三維立體測量(6.1 mm直徑探頭)、雙物鏡三維立體測量或普通雙物鏡測量(8.4mm、6.1mm、
? 6.2mm或4.0mm直徑探頭)
? 便攜、輕巧、符合人體工程學的設計，凈重3.0 千克
? 堅固耐用，設計符合IP65（組裝好）、IP55（未組裝）、MIL STD 461F和MIL STD 810G標準
? 支持雙頻段Wi-Fi和藍牙4.0

? 14種語言的檢測(MDI)軟件以流程化方式引導檢測人員完成檢測過程、智能命名文件、創建MS Word和PDF兼容的檢測報告
? 提供16 GB內置固態硬盤(僅Inspect版)、提供32 GB內置固態硬盤(僅Touch版和Analyze版)
? 兩個USB 3.0 主機A端口，一個USB 3.0客戶端 B端口
? 高容量、可更換、可充電的鋰電池，無需充電底座，符合航空運輸規定
? 可更換的4.0mm、6.1mm、6.2mm和8.4mm直徑探頭，提供多種長度，適合各行業應用
? 光學鏡頭采用安全防脫落雙螺紋結構，可輕松實現更換
?高強度LED光源和先進圖像處理技術可改善圖像亮度
? 多種可定制的支撐臂供選擇
? 可選配便攜的拉桿攜行箱、可選用于容納多個探頭和附件的更寬敞的工作站式拉桿機箱
? 可自動錄制視頻并保存，且可設置錄制時長
? 可顯示導向方位矢量圖
? 具有.CSV存儲格式，可實現3D模型打印

在航空航天領域的應用：

● 擁有更強的照明亮度，提升了在所有渦輪發動機檢修時發現缺陷的概率；
● 單物鏡相位掃描三維立體測量法能夠快速準確呈現圖像，并根據測量出；
● 缺陷的數據，判斷缺陷是否會影響渦輪發動機的正常工作；
● 菜單定向檢測軟件(MDI)可以存儲飛機維護手冊的工作流程，對存儲圖像進行智能分類，實時生成檢測報告；
● 可將檢測結果遠程提供給專家，大大減少飛機因為故障停在停機坪檢測的時間；
● 用戶可創建自定義的檢測文件，可對參數進行特定設置，如設定為飛機機身檢修、飛機發動機檢修等；
● 設計更加輕便，符合IP65(組裝好)、IP55(未組裝)、MIL-STD-810G和MIL-STD-461F標準，提升了檢測效率。
