泰勒PGI NOVUS測量系統在角接觸球軸承的測量

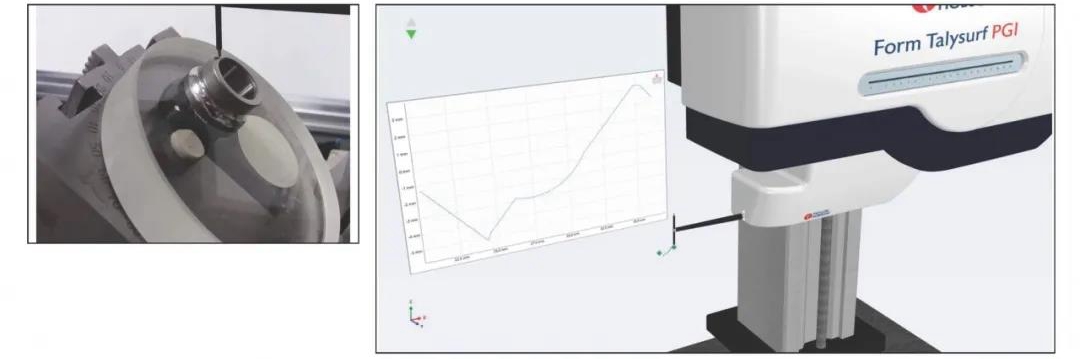

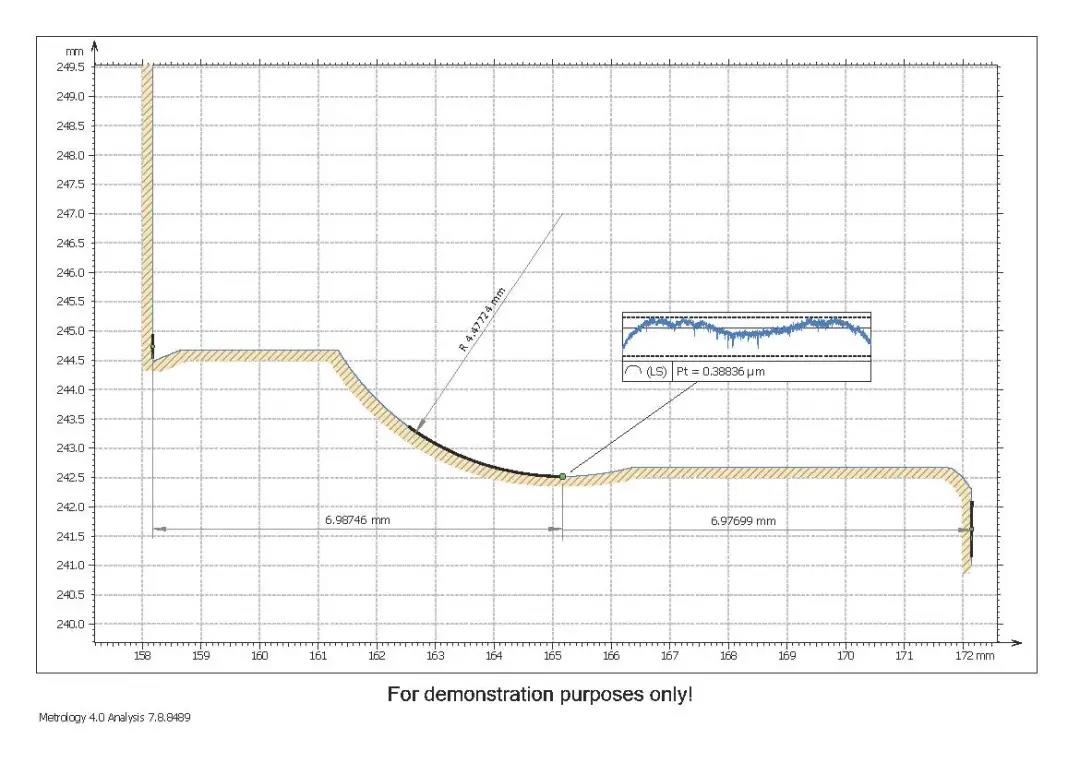

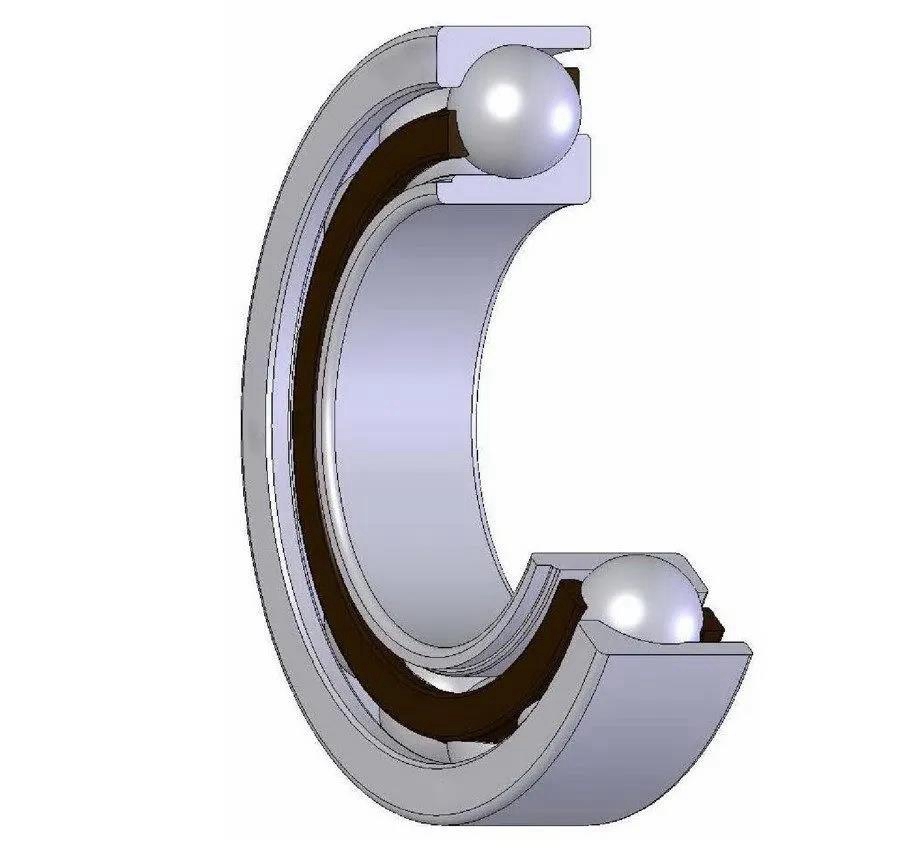

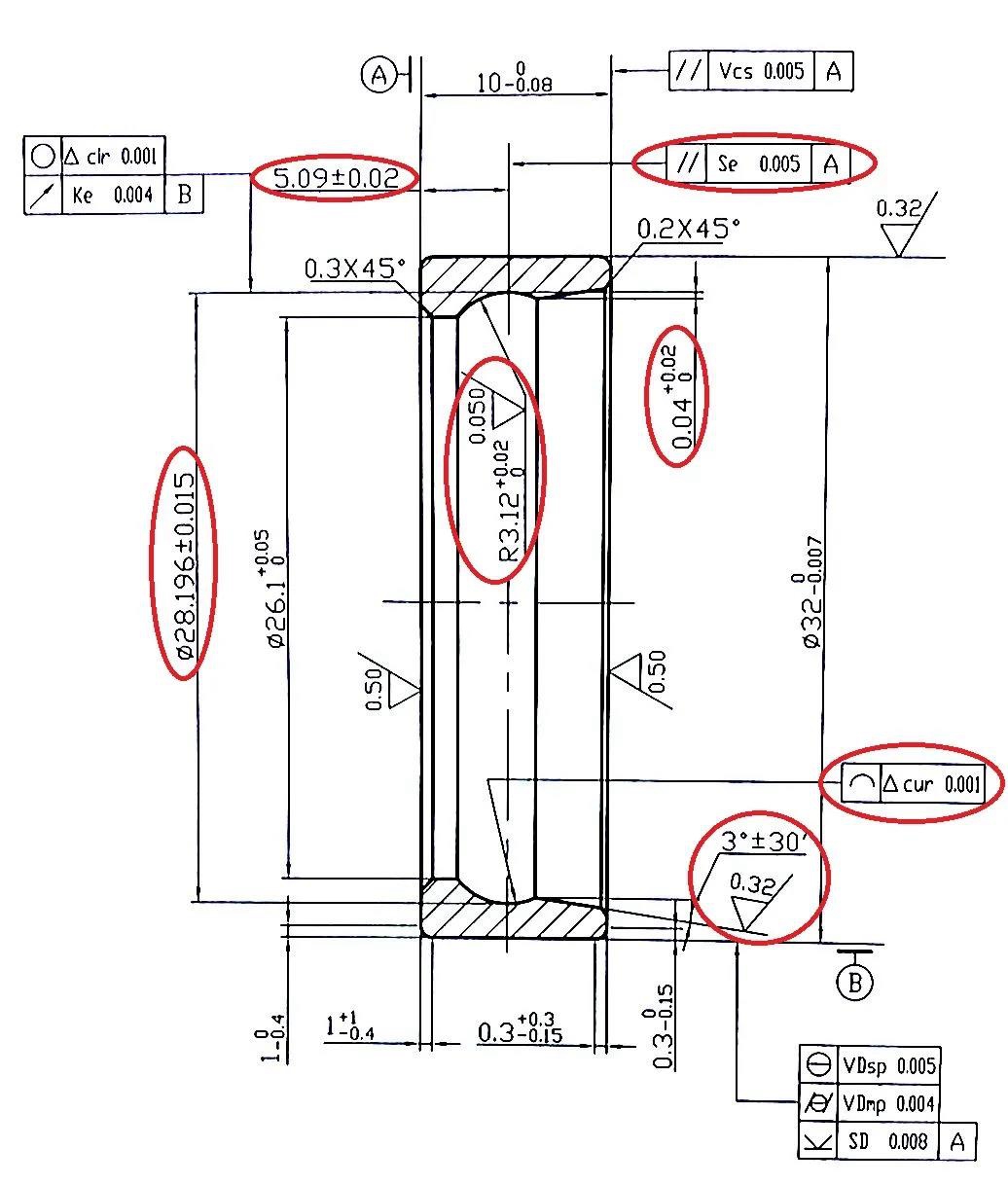

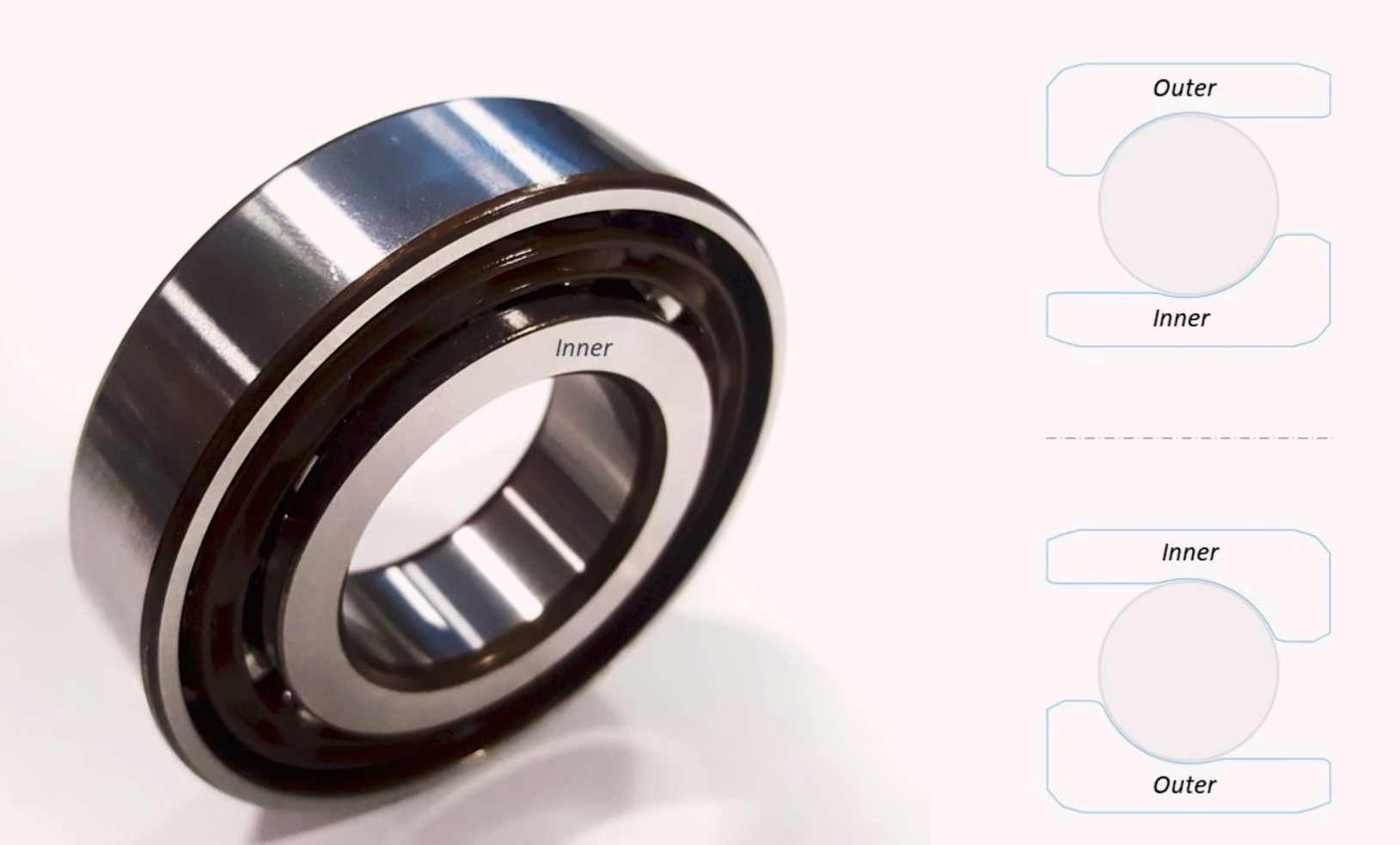

角接觸球軸承因其轉速高、載荷大、精度高、噪音小等特點而廣泛應用于機床主軸、高頻電機、油泵、壓縮機、變速器等精密制造行業及領域， 為保證軸承的性能和精度， 軸承生產廠家對軸承各項參數的測量要求也越來越高， 以往的檢測設備已無法滿足新的測量需求。 泰勒·霍普森公司的全新PGI NOVUS測量系統可以對角接觸球軸承內、外套圈滾道進行全面的快速測量，精確獲得滾道輪廓及其滾道中心相對于參考端面的距離，獲得的參數還包括半徑、粗糙度、形狀、角度和其它的一些關鍵尺寸。
借助PGI NOVUS的雙向傳感器，可以得到高精度的直徑值和位置尺寸值。泰勒·霍普森所有的“智能移動”和“零件坐標系”可以保證測針針尖接觸到軸承上的特定位置， 并開始測量。
以上的測量過程是全自動的，功能強大的分析軟件可以分析關鍵參數并設定公差，輸出格式可以根據客戶的需求來設定。

測量的大致過程

---

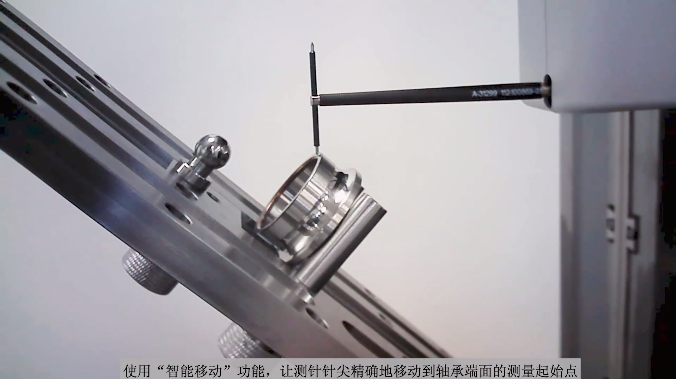

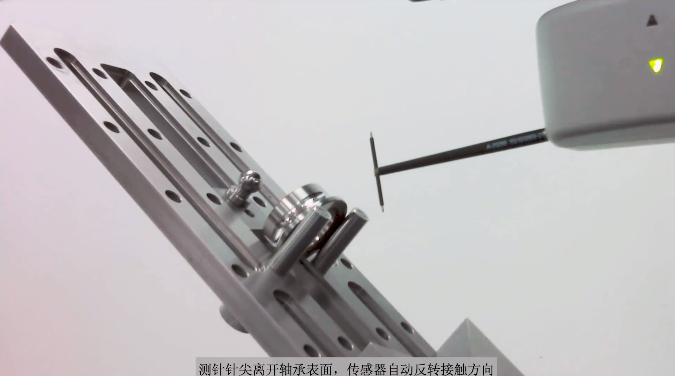

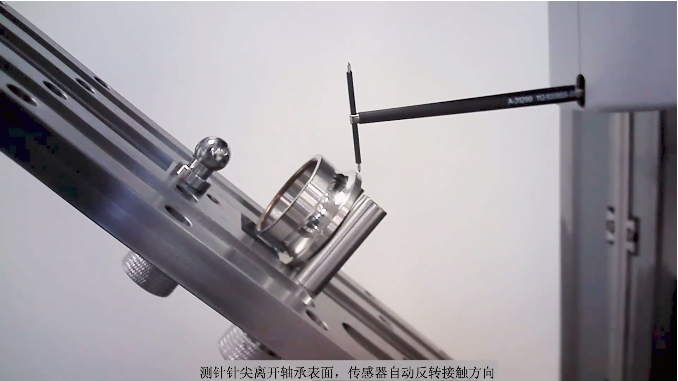

使用“智能移動”功能，讓測針針尖移動到軸承端面的測量起始點	軸承的左側端面和上表面的測量在一個行程內完成	測針針尖離開軸承表面，傳感器自動反轉接觸方向

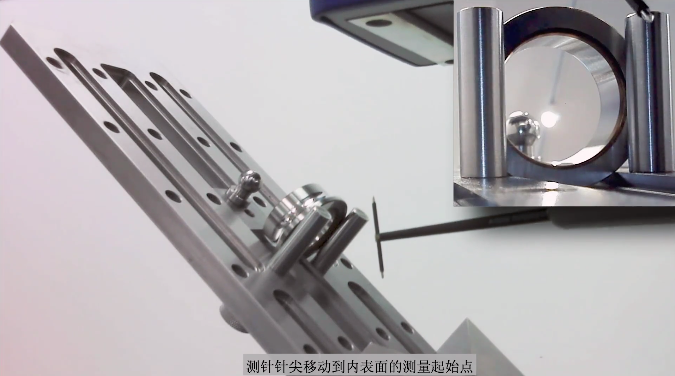

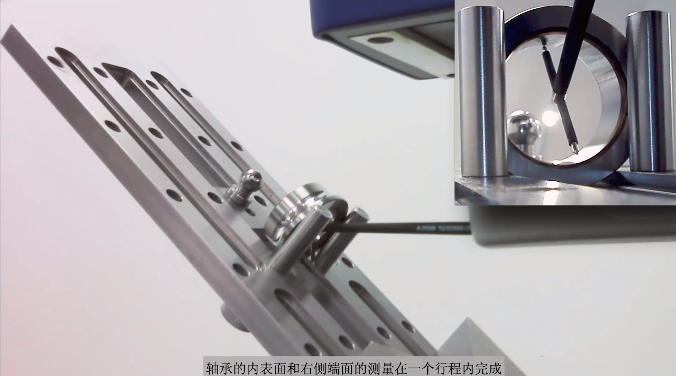

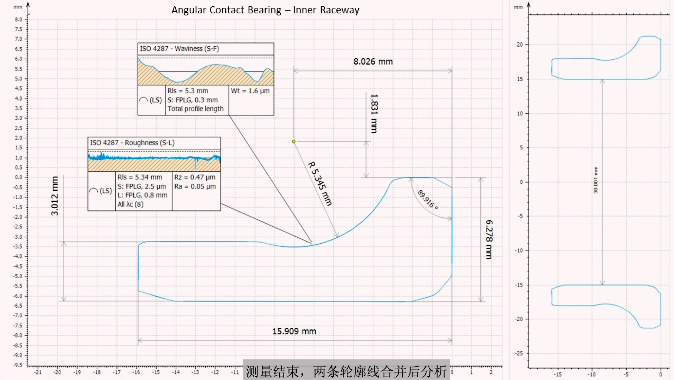

測針針尖移動到內表面的測量起始點	軸承的內表面和右側端面的測量在一個行程內完成	測量結束，兩條輪廓線合并后分析
