奧林巴斯ECA近表層腐蝕探測

環繞地球飛行的航天飛機會不斷經受氣溫急劇變化的天氣狀況，這種情況會使飛機的鋁制蒙皮內部出現冷凝和潮濕的現象。各層蒙皮之間的潮濕環境會形成隱藏的腐蝕缺陷。在對飛機進行定期在役檢測時，需要要探測到這些腐蝕缺陷，并進行修復。

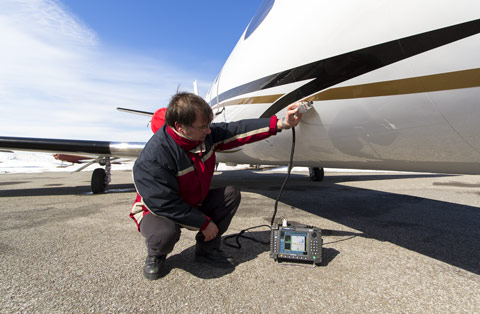

奧林巴斯推出了一項用于檢測緊固件和近表層腐蝕情況的創新型檢測技術，作為航空航天系列解決方案的一部分。這個方案將渦流技術應用到一個尚未探知的領域。這個新技術可以對商用飛機和軍用飛機各層鋁制蒙皮之間的腐蝕區域進行探測，對腐蝕的面積進行定量，對腐蝕的深度進行評估，并可有效提供可靠的結果。

特性

? 可替代磁光成像（MOI）;
? 32個線圈探頭可覆蓋寬大的范圍;
? 無需去除漆層；步驟更少，可節省大量時間;

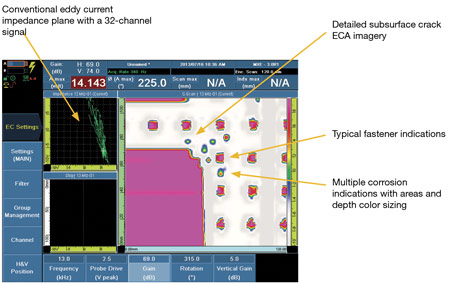

? 探測方法與常規渦流技術相似，但是使用ECA技術時有以下優勢：可以定量腐蝕區域的面積；而且，可以評估腐蝕的深度;
? 使用持續模式，掃描圖像可以不間斷地顯示檢測結果;
? 數據記錄功能有助于制作專業性報告;
? 經過優化，可以探測到厚度達2.5毫米的鋁制蒙皮之間的典型近表腐蝕缺陷。

具體事例：

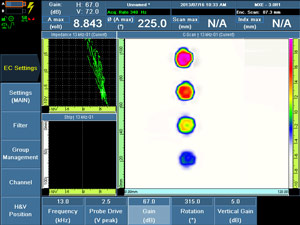

		在這個具體示例中，腐蝕探測的給定值如下： 粉色 = 40 %腐蝕深度 紅色 = 30 %腐蝕深度 黃色 = 20 %腐蝕深度 藍色 = 10 %腐蝕深度

---

OmniScan MX ECA 用于進行渦流陣列檢測。其檢測配置支持32個傳感器線圈（使用外置多路轉換器可支持64個線圈），其工作模式可為橋式或發送接收式。其工作頻率范圍為20 Hz到6 MHz，帶有一個可以在同一采集操作過程中使用多頻的選項。
