使用COBRA超聲相控陣解決方案可以檢測鍋爐管道的焊縫

為什么要使用相控陣超聲檢測方法，而不是射線成像方法？

首先，在人力這一塊，射線成像檢測需要的檢測人員是超聲檢測的兩倍，而且射線成像檢測很難不對周圍環境構成安全隱患，因此需要在晚上其他工作人員都下班之后進行檢測；其次，在人工成本上，據估算，使用射線成像技術完成整個項目要比使用超聲檢測技術多花費5倍的時間，而且由于夜班的工資費率較高，因此會產生很高的人工成本；還有因使用射線成像技術而產生的所有額外的費用，其中包括購買膠片和成像化學制劑等耗材的費用，以及處置鉛箔廢料的費用。重要的是，超聲技術優于射線成像技術的的一個重要原因是與“檢出率”有關。

COBRA掃查器和相控陣（PA）技術的解決方案

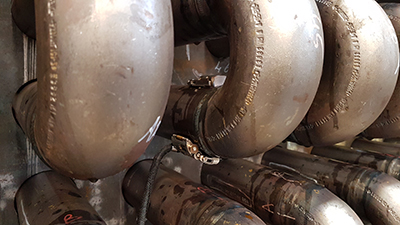

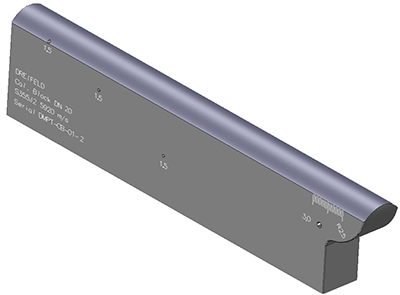

	熱交換器管道的外壁直徑為76毫米，壁厚為4.5毫米。為了校準楔塊延遲、角度靈敏度和時間校正增益（TCG），專門設計和制造了一個試塊。 焊縫位于直管和彎頭的交界處，有一個30°V形坡口。由于COBRA掃查器不能用于檢測焊縫靠近彎頭的一側，因此需要將掃查器設置為單側配置?？梢暂p松完成COBRA掃查器的單側配置：拆下掃查器的一側，然后只使用掃查器帶有編碼器的一側完成檢測。在檢測中，還使用了一個手動水泵，為楔塊提供耦合劑。

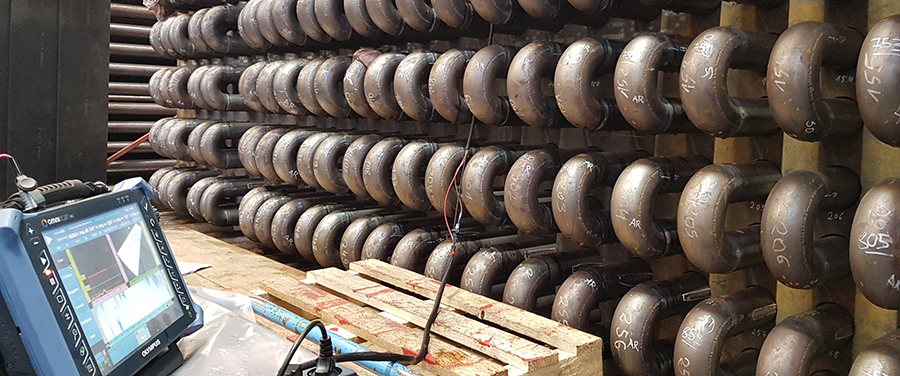

OmniScan MX2 16:128相控陣超聲檢測（PAUT）探傷儀，為了進行檢測，在儀器中創建了兩個不同的組。第一組為橫波扇形掃查設置，用于在50°到72°的范圍內以0.5°的角度分辨率進行掃查。第二組為縱波零度聚焦法則，用于核查耦合劑的情況。掃查分辨率被設定為1毫米，使用含有16個晶片的孔徑生成聲束。 8天內一共檢測了1604個焊縫，每天*多檢測320個焊縫。僅需要一名檢測人員和一套檢測設備就完成了整個檢測過程。每天一個正常輪班的工作內容包括8小時的掃查和2小時的數據分析。

自動數據處理軟件有助于加快分析過程

數據文件通過由VeriPhase提供的Automatic Detection Technology（ADT，自動探測技術）軟件進行自動處理和分析。自動探測技術軟件的主要優勢是可以加載多個文件（本實例中，可以加載100個到300個文件），而且軟件會生成一份Excel報告，報告中會顯示所有缺陷指示的預覽。自動探測技術（ADT）軟件生成的報告還會標出與數據質量相關的問題，以確保檢測符合所適用的規范。軟件會直接在OmniScan數據文件中制作一個缺陷報表，以在OmniPC數據分析軟件中顯示后面確定的缺陷位置。報告中還包含所有相關的缺陷定位和定量信息。點擊某個缺陷指示，可以輕松地觀察到這個缺陷在焊縫中的位置。視圖中必要的變化會自動完成，而且針對每個缺陷的參考光標和測量光標都被定位在適當?shù)母叨群烷L(zhǎng)度位置上。在生成*終報告之前，可以方便地編輯或刪除缺陷指示。

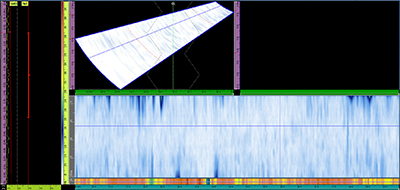

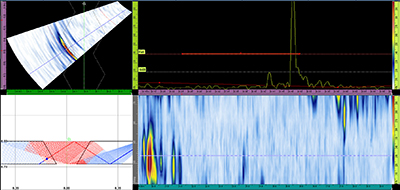

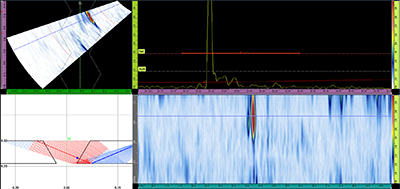

無缺陷焊縫的多組A-C-S視圖，屏幕底部顯示有耦合核查組	焊縫的A-C-R-S視圖，側壁未熔合出現在第二段聲程中（靠近探頭的側壁）	焊縫的A-C-R-S視圖，側壁未熔合出現在第三段聲程中（遠端側壁）

如果焊冠的形狀足夠規整而可以在無過多衍射的情況下反射聲束，則可以探測到遠端側壁融合的缺陷。本檢測實例就是這種情況。由于焊冠高度而使聲波傳播了更多的行程，會使視圖中的缺陷沒有正好出現在焊縫坡口上，而是出現在稍微遠離坡口的位置，但是圖中可以非常清晰地觀察到這個缺陷指示。

方案檢測結果

奧林巴斯的相控陣超聲檢測（PAUT）解決方案包括COBRA掃查器、OmniScan MX2探傷儀和來自VeriPhase的自動探測技術（ADT）軟件，可在8天之內完全檢測和分析1604個熱交換器管道焊縫。檢測過程中，僅一名檢測人員操控設備并進行分析。 使用相控陣解決方案替代射線成像方法，有助于防止漏檢側壁未熔合等缺陷，而且可以避免射線成像檢測所造成的與輻射安全相關的后續處理工作。據估算，使用超聲相控陣解決方案完成項目所用的時間比使用射線成像方法少5倍，而且還節省了很多成本。
