PV100和PV200:用編碼超聲波有效地檢查風力渦輪機塔

【研究背景】

風塔是豎立的大型結構部件，可利用風力發電。減少排放，使能源組合多樣化以及減少對核動力和煤炭動力的依賴的壓力越來越大，這已經增加了許多陸上和海上國家建造的風力渦輪機的數量。從塔架的制造開始，葉片和塔架底座的結構完整性對安全非常重要。塔架部分通常通過滾動平板并焊接縱向接縫來構造。然后，將這些單獨的錐形部分與圓周焊接一起焊接成足夠小的部分，以便通過邊緣部分在現場進行運輸和連接。圓周焊縫是必須徹底檢查的關鍵焊縫。這些圓周焊縫通常通過自動焊接工藝進行焊接，以確保焊接效率和質量。常見的不連續性是缺乏熔合，孔隙和其他空隙。常規檢查通常使用手動剪切波和縱向超聲波進行，通常從塔架部分的內表面和外表面進行。

【無損檢測時遇到的問題】

? 每個塔要檢查許多周向焊縫。
? 需要檢查的大直徑、長焊縫需要花費很長時間來檢查，特別是當發現不連續性時。
? 塔制造是在一條生產線上完成的，通常是一個流程緊跟著另一個流程。較長的無損檢測過程可以很容易地保持生產線。
? 常規的橫波法耗時長，對檢測器的依賴性強，缺乏永久性的數據記錄。
? 人工橫波超聲波的探測概率很大程度上依賴于缺陷定位，以及操作人員的培訓和勤奮。

【解決方案】

完整的超聲波掃描儀和采集單元經過包裝，可一次完整地全面快速地檢查圓周焊縫，同時保存所有數據以用于質量和審核目的。具體的應用，檢查速度要求和預算可能需要使用OmniScan采集單元檢查焊縫的不同超聲技術。 PV100和PV200方法都適合查找不連續的所有方向，并根據需要提供準確的長度和高度信息以進行布置和維修。通過記錄所有數據以進行歸檔和后期分析，可以實現全部體積覆蓋?？梢酝瑫r(shí)查看所有通道以進行快速分析。使用任何一種技術，通常的檢查時間都可以從幾小時手動減少到幾分鐘。半自動掃描儀由掃描儀技術人員固定在適當?shù)奈恢?，同時塔架部分在用于完成焊接的同一旋轉器上旋轉。全自動系統通常通過進一步調節速度并限制人為操作掃描機制來提供更好的數據質量。檢驗技術適用于長縫焊縫以及正確的掃描機制。

PV100技術 借助PV100系統，超聲波衍射時差法（TOFD）可覆蓋大部分焊縫，因?yàn)樗峁┝朔浅４蟮母采w范圍。 脈沖回波剪切波用于覆蓋TOFD具有固有薄弱區域的焊接接頭的頂部和底部。 該技術的優點是結合了與傳統方法相同的常規剪切波，并且設備成本較低。 通常由于檢查中使用的超聲波束較少而可以實現更快的掃描速度。 在某些情況下，如果厚度太大而無法以這種方式覆蓋，則可以在較厚的焊件上使用雙區TOFD和蠕變波技術，以實現全部體積覆蓋。

PV200技術 在PV200技術中，相控陣可以單獨使用，也可以與TOFD結合使用，以實現更好的檢測和大小調整功能。 相控陣提供了對探頭進行編程的靈活性，以優化檢查并減少所需的設置數量。 它提供了非常好的檢測概率，特別是針對定向缺陷的檢測，并且還提高了系統的大小確定和表征能力。 一次采集*多可以組合八組相控陣和TOFD。 它具有允許使用手動或編碼相控陣進行技術開發的額外好處，該技術適用于使用同一采集單元在塔上發現的門，邊緣和其他更復雜的焊接布置。

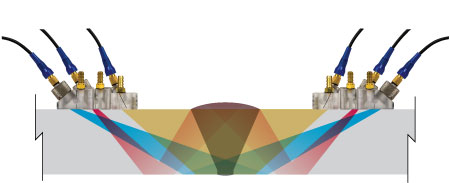

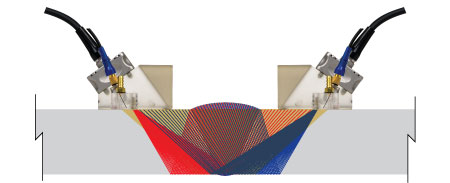

結合脈沖回波和TOFD通道可以完全覆蓋焊縫。 TOFD和脈沖回波剪切波技術的圖示 （PV100）	結合使用PA和TOFD可以完全覆蓋焊縫。 相控陣和TOFD技術的圖示 （PV200）

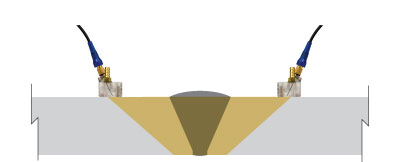

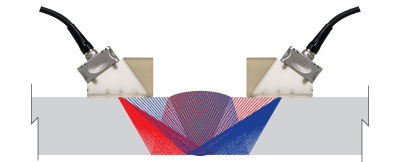

TOFD通道可提供額外的體積覆蓋	相控陣通道可完全覆蓋焊縫

【典型裝備】

? 帶相控陣或8通道UT模塊的OmniScan MX2單元
? 半自動掃描儀（緊湊型，F(xiàn)lex，HST-03）或WeldROVER掃描儀，用于全自動數據收集。 掃描儀是根據技術和塔架細節選擇的。
? 合適的頻率和大小的探頭和楔子（相控陣，TOFD，常規）
? 耦合水使用的耦合劑流動單元（CFU）
? 后期分析軟件（OmniPC或TomoView）
? 用于探針放置計劃的掃描計劃設計軟件（NDT Setup Builder）
? 配件（根據需要可提供前置放大器，備件，電纜等）

【結論】

利用各種超聲方法的半自動或全自動掃描系統已經常應用于風塔焊件，以代替手動剪切波檢查。 這種方法節省了時間，減少了對人的依賴，增加了檢測的可能性，并允許將全部保存的數據用于后期分析和審計。
奧林巴斯還為齒輪箱（遠程視覺檢查），復合葉片（常規和相控陣超聲），葉片排泄孔（遠程視覺檢查）以及風力渦輪機的其他組件提供檢查解決方案。
