航空航天復合材料的厚度測量

在航空航天工業中，許多結構部件（例如，機翼板和天線罩）都是由玻璃纖維和高級復合材料制成，需要精確的厚度控制。 復合材料通常比常規材料更堅固，而且重量更輕。 先進的復合材料通常是通過將石墨或碳纖維與環氧樹脂，聚酰胺或聚酰亞胺樹脂結合制成的。 可以在機翼，機身，風道，面板和風扇葉片等零件上進行即時的無損厚度測量。 可以在制造過程中或安裝后進行超聲波測厚，以確保正確的壁厚。

---

注：復合材料的固有特性可能會產生不同程度的各向異性，從而導致聲速變化。在評估任何特定的復合應用時，應注意聲速足夠均勻以允許所需的測量精度。
設備：超聲波測厚儀和Magna-Mike霍爾效應測厚儀均可用于復合材料測厚。

45MG	38DL PLUS	Magna-Mike 8600

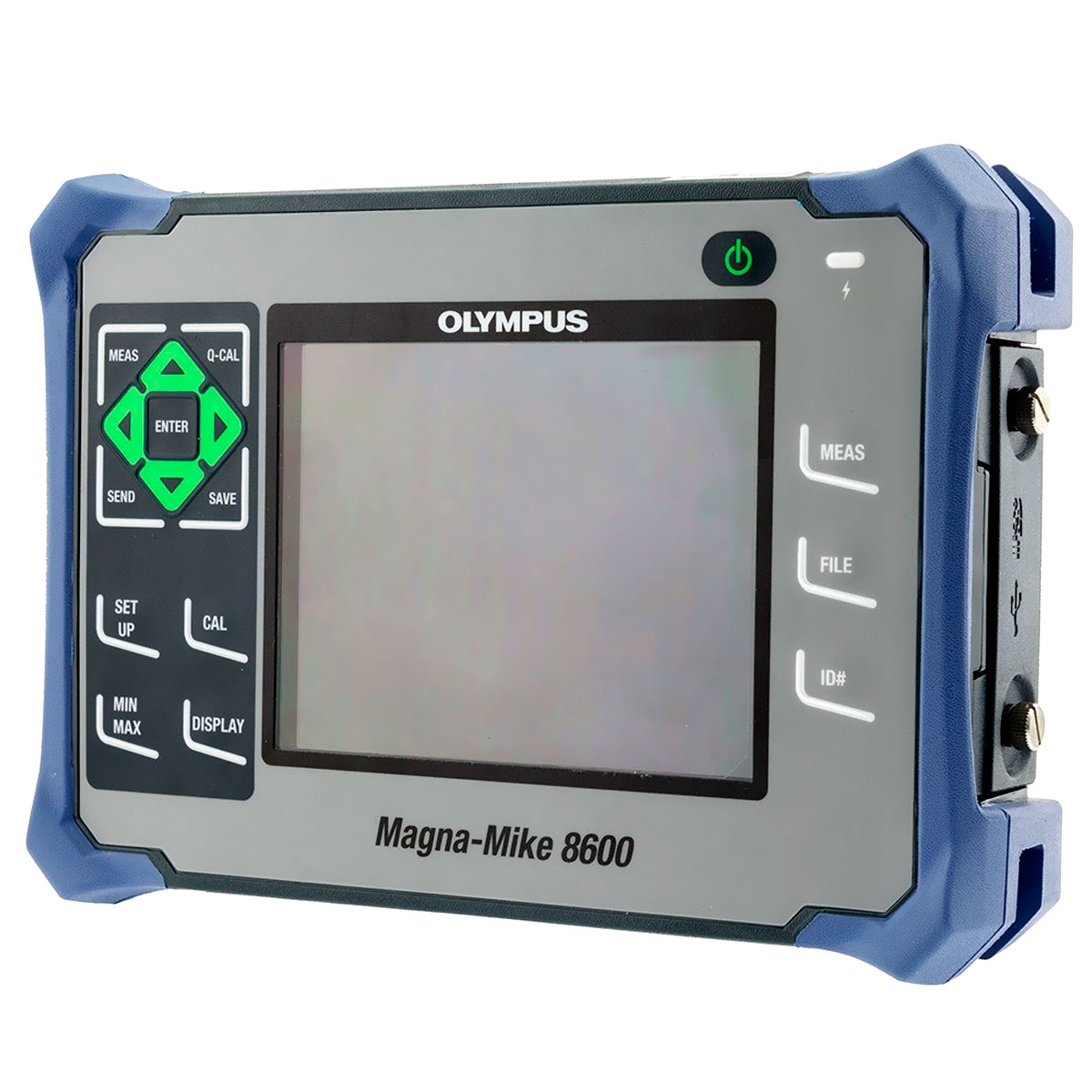

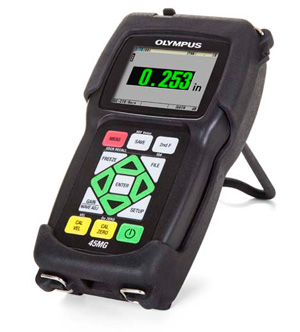

手持式45MG超聲測厚儀配備有多個測量功能和軟件選項。這款儀器與奧林巴斯的所有雙晶和單晶探頭相兼容，幾乎可以完成各種測厚應用，堪稱一種“多合一”全能測厚解決方案。	38DL PLUS是一款高級超聲測厚儀。這款測厚儀可以使用雙晶探頭完成內壁腐蝕檢測應用。測厚儀還配備有THRU-COAT（穿透涂層）技術和回波到回波等功能。測厚儀使用單晶探頭，可以對薄層材料、很厚的材料，以及多層材料進行非常準確的厚度測量。	Magna-Mike儀器是一款使用磁性探頭對塑料瓶等非鐵性薄壁材料進行準確厚度測量的霍爾效應測厚儀。

通常，大多數航空航天應用復合材料的厚度范圍為0.050英寸至0.750英寸（1.25到20毫米），可以使用帶有Single Element Software量規的手持式38DL PLUS或45MG型測量并選擇傳感器，通常是M106 2.25 MHz接觸式傳感器。某些散射性強或厚度大于約0.750英寸（20毫米）的復合材料可能需要配備HP（高穿透力）軟件選件和低頻傳感器的量規。在特別困難的情況下，建議使用波形顯示監控以允許操作員現場調整設置參數。要測量厚度小于0.125英寸（3毫米）的復合產品的壁厚，還建議使用延遲線傳感器，例如M202 。
如果在制造環境中可以接近探針和目標球的測試件的兩側，那么在制造環境中，也可以使用Magna-Mike 8600霍爾效應測厚儀。 Magna-Mike的優點是無耦合劑的測量不受聲速變化的影響，并且使用合適的探頭和目標，它可以測量的*大厚度為1.00英寸（25.4毫米）。
