Leitz 超高精度測量機實現汽車領域大型圓柱齒輪有效測量

【面臨的危機】

如何在工業環境下對大型圓柱齒輪進行有效測量，從而能夠?qū)X輪的功能特征和壽命進行預測

【解決方案】

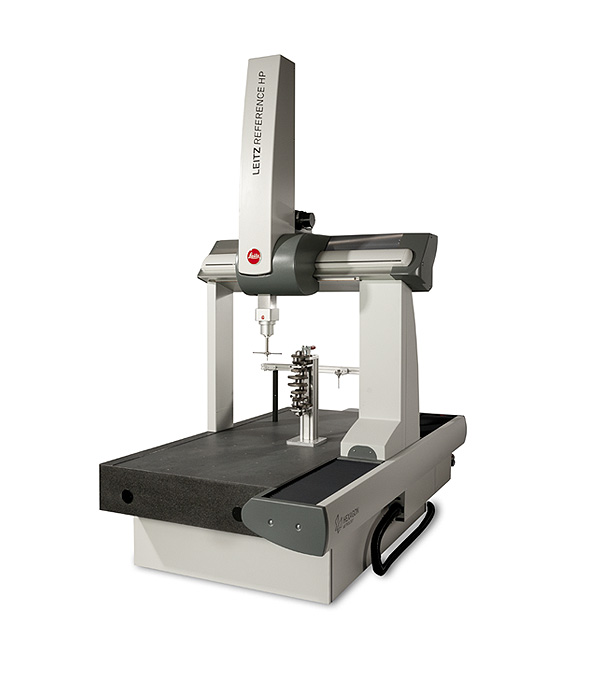

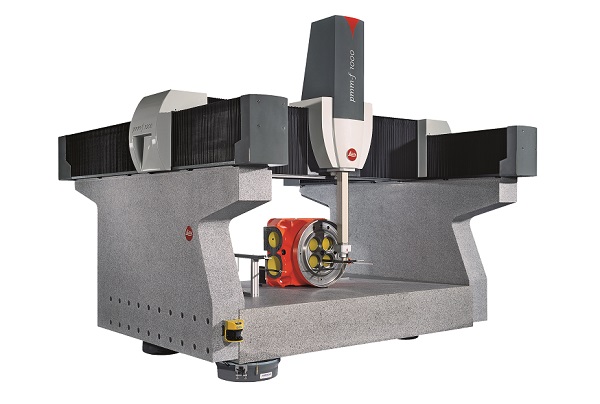

Leitz Reference超高精度測量機、Leitz PMM-F超高精度測量機

測試對象：典型汽車齒輪齒

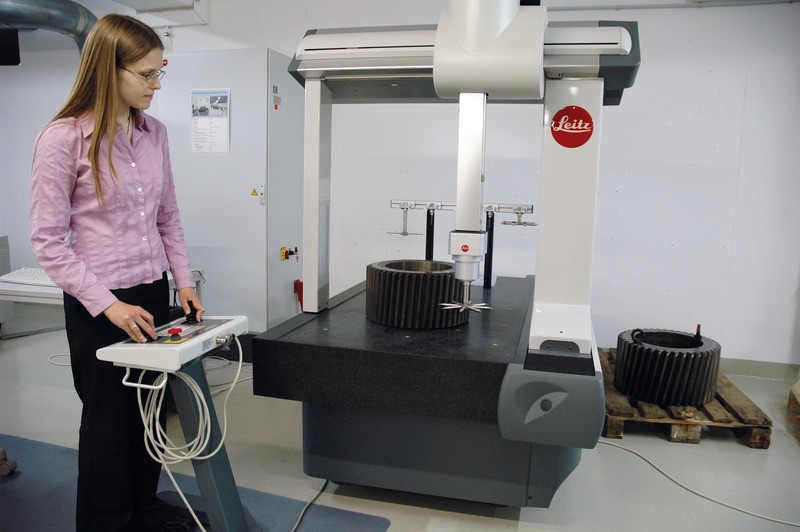

科學家利用三坐標測量機對典型汽車齒輪齒進行詳盡研究。該測試涉及1800個齒輪的測量，其中每個齒輪代表多步驟生產過程中的一種狀態。這些齒輪均采用同一批鋼制造，齒輪直徑為120毫米而齒孔直徑為45毫米。材料技術研究院擁有生產這些齒輪的設備和專業技術。齒輪歷史通常詳細備案并存儲在數據庫中。這樣，測量實驗室的員工可以找到在什么點發生生產變形。
 Leitz Reference 測量機每秒可以記錄750個測量點。三坐標測量機的縱向測量的體積偏差為0.9 + L/350 μm -這對于科學家工作來說是一個良好的開頭。科學家利用高速掃描對齒輪的大量測量點進行記錄，對所有齒輪進行9*3行測量，從而畫出齒輪輪廓的拓?fù)鋱D。同樣可以將相同的方法運用到齒輪面上。后面獲取了該物體的完整描述。科學家對所有測量點進行全面評估，并確定出偏差和變形。然后，他們研發出新的策略用于齒輪齒的生產和測量作業。

【實現效果】

Leitz Reference 測量機每秒可以記錄750個測量點，利用觸覺、光學、熱學、磁性和聲學量規系統和傳感器進行過程測試和無損邊緣區域分析。
