發動機唇口3D掃描儀快速測量

【遇到的問題】

飛機在飛行過程中會遭遇鳥擊、雷擊，導致發動機唇口發生形變甚至損壞，需要及時處理修復，避免造成安全事故。
飛機在航運狀態時，只能在短暫的檢修時間進行測量修復，但是發動機唇口體積較大，一般設計為圓滑過渡的變截面拋物線形狀，且生產商不會提供原始數據，因此維修人員通過手工測量獲取數據進行修復的難度很大，需要耗費大量時間，同時精度也無法保證。

【解決方案】

PRINCE手持式三維掃描儀，配合MSCAN全局式測量系統，精準快速獲取發動機唇口的三維數據，大大縮短了數據獲取的時間，提高了精度。

?┃ 檢測目標

空客A350 Rolls-Royce發動機唇口，直徑約3m

?┃ 使用的設備

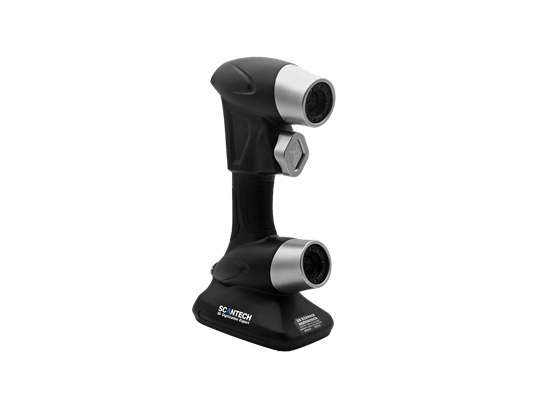

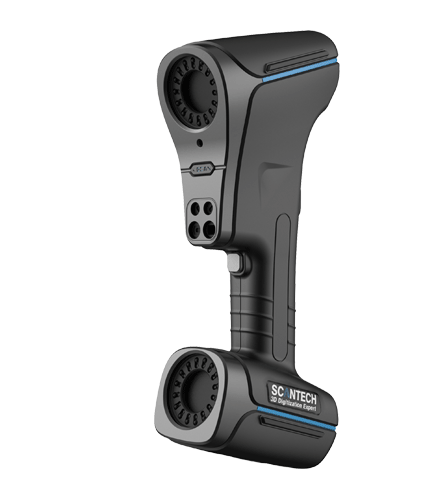

MSCAN全局式測量系統和PRINCE手持式三維掃描儀

?┃ 檢測過程

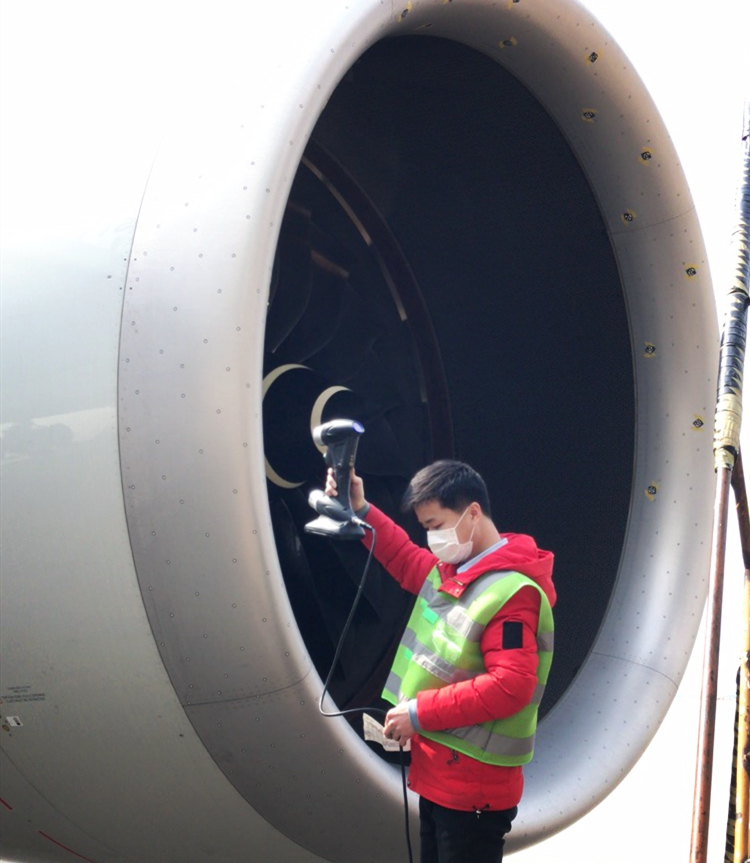

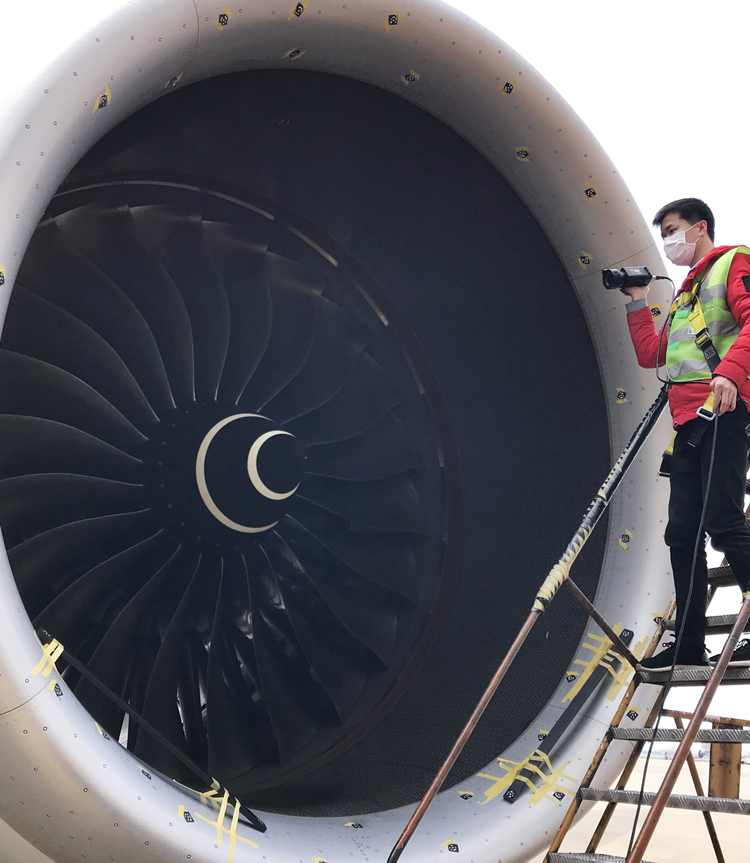

STEP 1. MSCAN全局式測量系統，拍攝發動機唇口的多幅2D圖像，計算出物體表面關鍵信息點的三維坐標值，獲得3D數據及三維坐標；	STEP 2. PRINCE手持式三維掃描儀，多束激光快速獲取發動機唇口表面三維點云，工作站實時顯示掃描數據。

?┃ 總結

測量大尺寸物體時，PRINCE手持式三維掃描儀配合MSCAN全局?jǐn)z影測量系統，能夠消除累積誤差，快速獲取大尺寸物體精準的三維數據。
空客A350發動機唇口，體積龐大、精度要求很高，而思看的解決方案，在短時間內獲取到了發動機唇口的三維數據，為后期逆向、修復提供了精準的數據支持。
