汽車萬向節檢測及誤差分析

萬向節結構復雜，精度要求高，檢測難點如下：

? 所有參數都是由多種曲線、偏向球、圓組成
? 類型有多種不同溝道、不同形狀和大小
? 檢測參數有60多項

針對鐘型殼與星型套全自動化檢測方案

? 涵蓋面廣：支持六、七、八溝道CVJ，直滾道與斜滾道CVJ

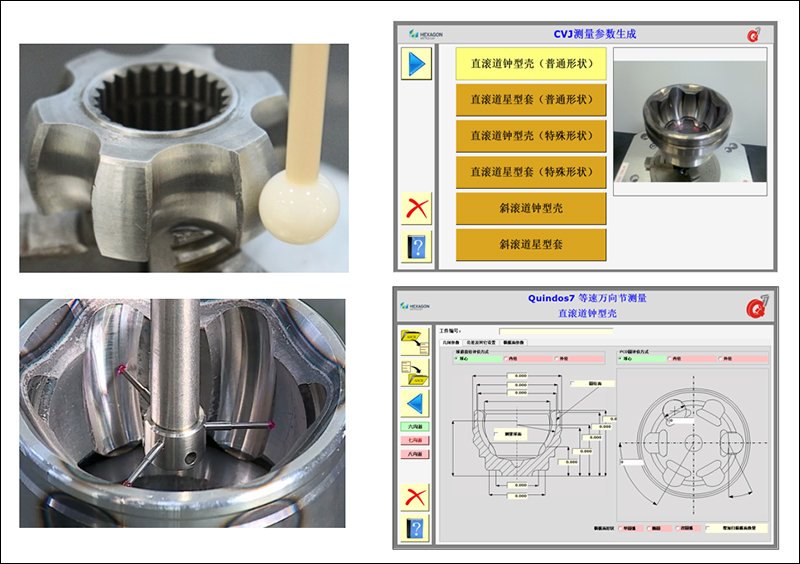

? 操作簡單：一鍵式執行，完成理論文件生成、測量項目配置

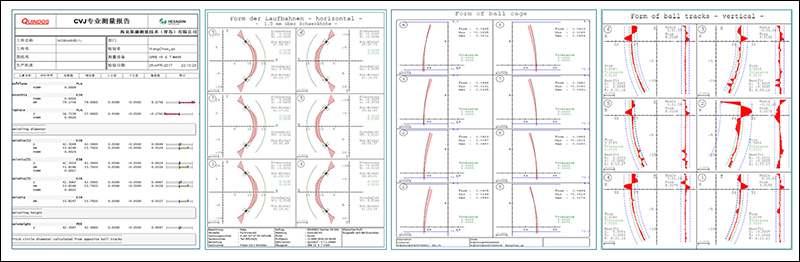

? 報告豐富：詳細展示滾道全方位視圖、
? 擴展性高：支持功能擴展，如報告定制、EXCEL輸出
? 功能更強：支持算法擴展，如相似度、橢圓等可支持不同計算方法

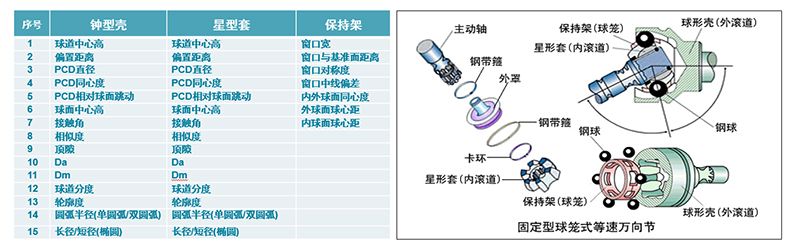

檢測參數包括： 1）滾道接觸角、滾道半徑、偏心距離 2）中心高、對槽直徑、分度腳等 3）相似度 4）支持6、7、8溝道，以及直、斜溝道 5）定制特別探針，萬向節專用模塊

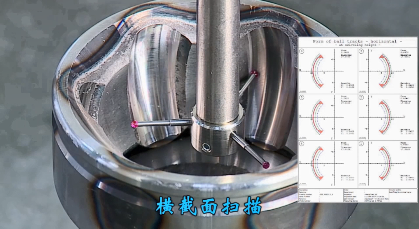

復雜的3D空間螺旋線測量，路徑計算和數據采集和分析，都是很多制造商的質量控制難點，檢測特點如下：
