感應淬火和兩種硬化深度無損檢測方法

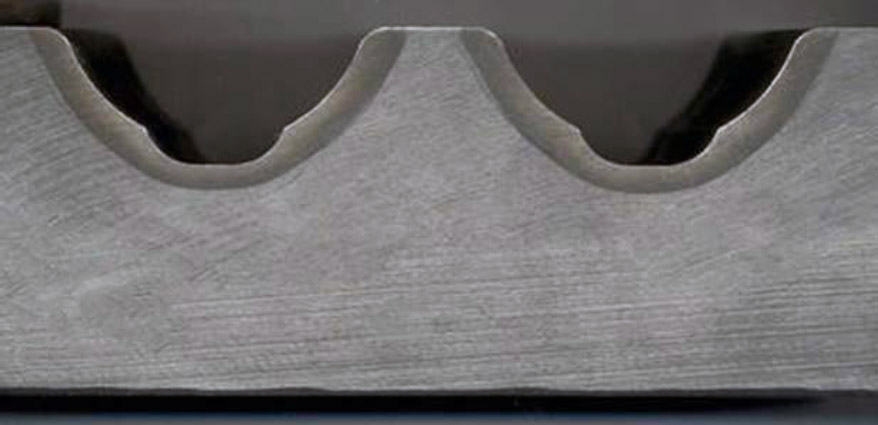

感應淬火

  火焰硬化期間的火焰通常會導致較大的熱影響區。對于較小的幾何形狀，這可能導致整個橫截面發生意外的完全硬化。為了甚至僅在十分之幾毫米的范圍內在表面上硬化這種薄壁工件，可以使用所謂的感應淬火。

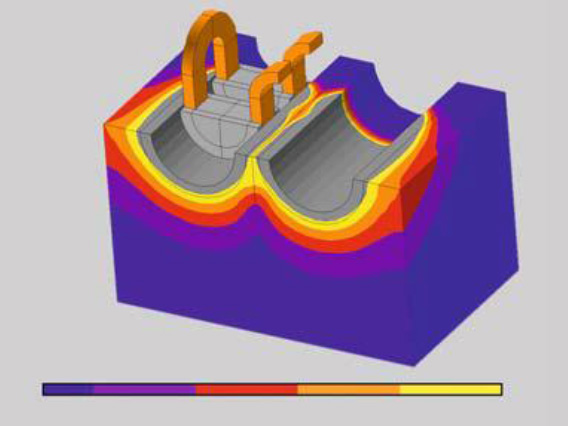

  感應淬火的原理基于感應效應，該效應也用于電磁爐或變壓器中。在適合待硬化工件形狀的銅制工具電極（“初級線圈”）中產生高頻交流電。這進而導致電極周圍的磁場不斷變化，該磁場會滲透到相鄰的工件中，并由于感應效應而產生渦流（“次級線圈”）。這些高達每平方毫米數千安培的非常大的渦流會導致工件發熱。
  熱量主要在表面而不是材料內部產生，事實上是由于另一種物理現象，即所謂的集膚效應。導體橫截面中的電流密度隨直流電而恒定，而對于交流電，電流密度隨外部區域頻率的增加而增加，而內部區域則減小。工件中渦流的頻率取決于電極（也稱為電感器）中交流電的頻率。這也導致對硬化深度的控制相對簡單。頻率越高，集膚效果越強，要硬化的層越薄。
  因此，要調節的頻率取決于要達到的硬度層的厚度。在50 Hz的工作頻率下，可以達到20 mm至10 mm的硬化深度。在從1kHz到大約10kHz的中頻范圍內，可以實現大約5到1mm的硬化深度。在高達幾兆赫茲的高頻范圍內，甚至可以達到十分之幾毫米的硬化深度。
  通過感應淬火，工件被感應的渦流加熱。硬化深度由交流電的頻率控制！
  通過感應淬火，奧氏體化的表面通常通過下游噴水淬火，然后與感應器一起均勻地拉過工件。 在只有非常低的硬化深度的情況下，也可以通過相對較冷的材料芯部進行淬火而無需澆水（自淬火）。因為在感應淬火過程中可以在表面獲得非常高的硬度，所以可能會產生很高的殘余應力。這可能需要隨后在低溫下回火。

  通常，感應淬火的加熱時間比火焰淬火的加熱時間要短得多，因為可以實現每平方厘米幾千瓦的特定加熱輸出，每平方厘米大約大了10倍。這具有以下優點：縮放比例相對較低，并且相應地減少了后處理工作量。這也大大降低了感應淬火硬化變形的風險。
  另外，與火焰淬火硬化相比，感應淬火期間不產生（有毒）廢氣。感應淬火的另一個優點是，只要感應器適合工件，表面的加熱就更均勻。這就需要事先付出大量的設計工具工作，以便感應淬火是經濟的，尤其是在批量較大的自動化生產線中。由于高昂的電費，當只需要在工件上硬化很小的表面尺寸時，經濟效率就會提高。

  感應淬火可以很容易地實現自動化，并且適用于復雜的幾何形狀，尤其是在批量生產中！結垢和淬火變形少于火焰淬火！

硬化深度測量的兩種無損方法

  感應淬火是一個復雜的過程，需要定期驗證外層硬殼深度（淬火硬化層厚度）和微觀結構。過去，這種驗證是通過破壞性測試來完成的，在該測試中將分析橫截面。通過幾次維氏硬度印象來測量表殼深度，并通過光學顯微鏡分析微觀結構。

  通過獲取幾個維氏硬度壓痕來分析硬化輪廓，從而能夠確定以毫米為單位的表面深度。這是一種耗時的方法，大約需要6-8個小時才能執行，因此，像超聲波和3MA檢測技術這樣的快速無損檢測方法受到關注。

Fraunhofer超聲反向散射無損檢測技術 (UBT)

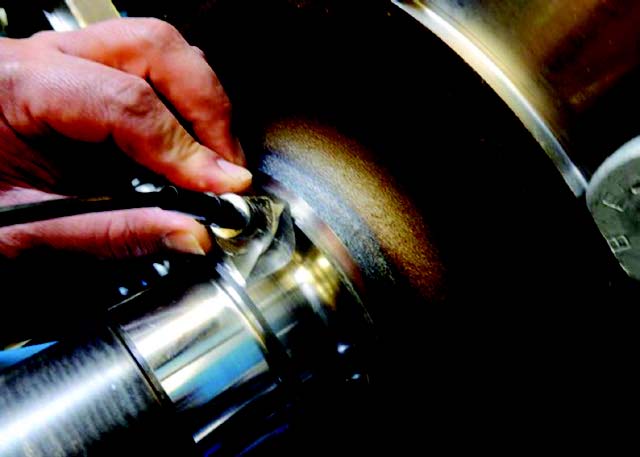

  很多用戶已經發現，F(xiàn)raunhofer超聲后向散射測試（UBT）是分析感應淬火零件上的硬化層厚度/表面深度的可靠方法。然后，它將減少破壞性測試的數量，并很大程度上減少生產停止時間。

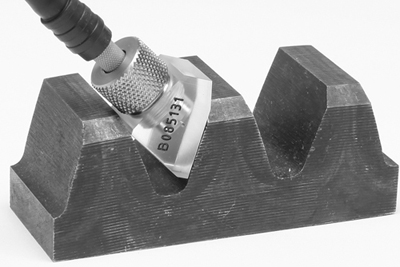

用Fraunhofer多通道檢測系統對圓角區域感應淬火深度進行無損測量

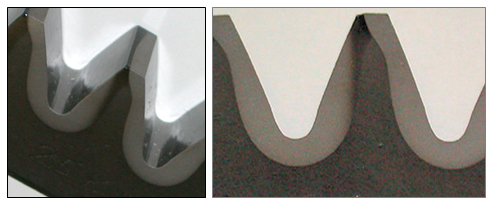

NDT無損測量齒輪側面的感應淬火深度

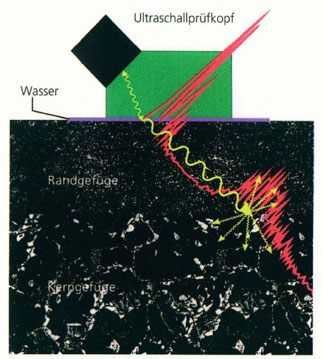

IZFP超聲反向散射技術原理

Fraunhofer 3MA無損檢測技術（微磁，多參數，微結構和應力分析）

  表面感應淬火工件的特別重要的質量特性是淬火深度，即感應淬火后的表面淬火深度（SHD）。另外，為了確保這種工件的質量，在表面和整個表面上的硬度和殘余應力值，甚至在硬度和殘余應力的深度分布圖中都是重要的。經過適當?shù)男屎螅羞@些材料參數都可以通過3MA確定。對于所有感應淬火機制，3MA不僅可以確定淬火深度，而且還可以確定表面硬度，芯部硬度以及兩者之間的硬度值。
