三維掃描儀在汽車行業的應用

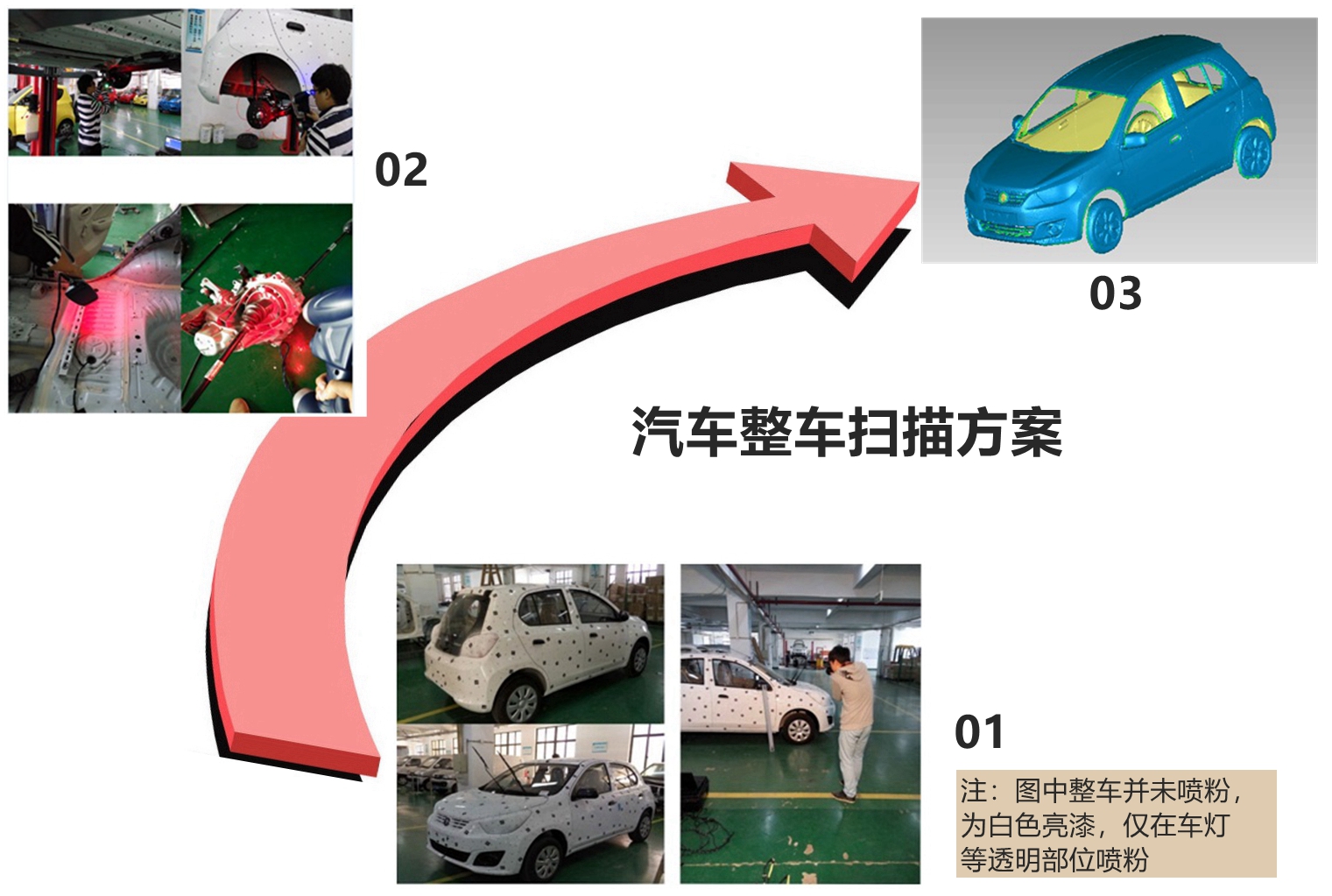

汽車整車掃描方案

---

首先通過全局?jǐn)z影測量系統對大型物體的三維尺寸進行全局誤差控制，獲取大型物體上所貼的標記點數據，再通過HScan系列手持式三維掃描儀進行三維測量，從而快速、準確地獲取大型物體的三維數據。

	01：為整車布點，并用全局?jǐn)z影測量系統獲取標記點的空間三維數據。
	02：將全局?jǐn)z影測量系統獲取的標記點數據導入與HScan手持式三維掃描儀配套的掃描軟件中，以全局?jǐn)z影測量系統獲得的標記點數據為整體基準，輻射到個別掃描區域，掃描汽車整車以及部分拆解后的零件，獲取其三維數據。
	03：由于都以全局?jǐn)z影測量系統獲取的標記點數據為基準，只需將掃描獲取的三維數據導入處理軟件中，無需做額外對齊拼接，只需簡易處理即可獲得.stl等各類通用的三維數據。

【HSCAN三維掃描儀】

HSCAN771 手持式激光三維掃描儀	HSCAN551 手持式激光三維掃描儀	HSCAN331 手持式激光三維掃描儀	HSCAN300 手持式激光三維掃描儀

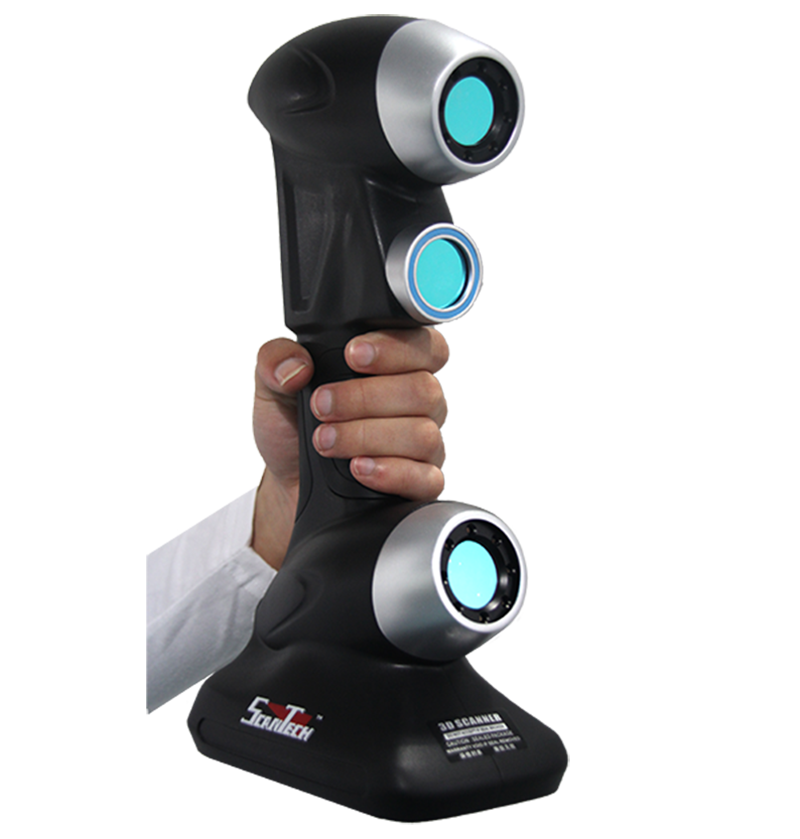

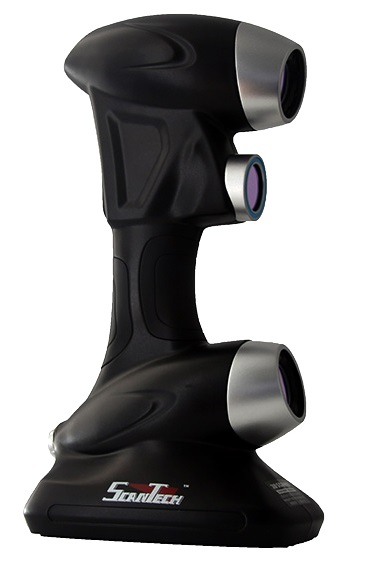

HSCAN系列手持式激光三維掃描儀，采用多條線束激光來獲取物體表面的三維點云。工程師可以手持儀器并靈活移動操作，通過視覺標記來確定掃描儀在掃描過程中的空間位置，從而完成物體表面的三維點云整體重構。掃描儀可以方便攜帶到工業現場或者生產車間，并根據被掃描物體的大小和形狀進行高效準確的掃描，使用操作過程靈活方便，適用各種復雜的應用場景。

---

思看科技，主要從事智能視覺檢測設備的研發、生產和銷售，是目前行業內專業的三維數字化設備供應商之一。公司的研發團隊由美國海歸博士領銜，并與歐洲知名光學計量企業挪威邁卓諾（METRONOR）成立聯合研發中心，開發出一系列具有自主知識產權、國內外Lin先的3D數字化設備，包括復合式三維掃描儀、手持式雙色激光三維掃描儀、全局式三維掃描儀、彩色三維掃描儀、跟蹤式三維掃描儀和全局?jǐn)z影測量系統等。
