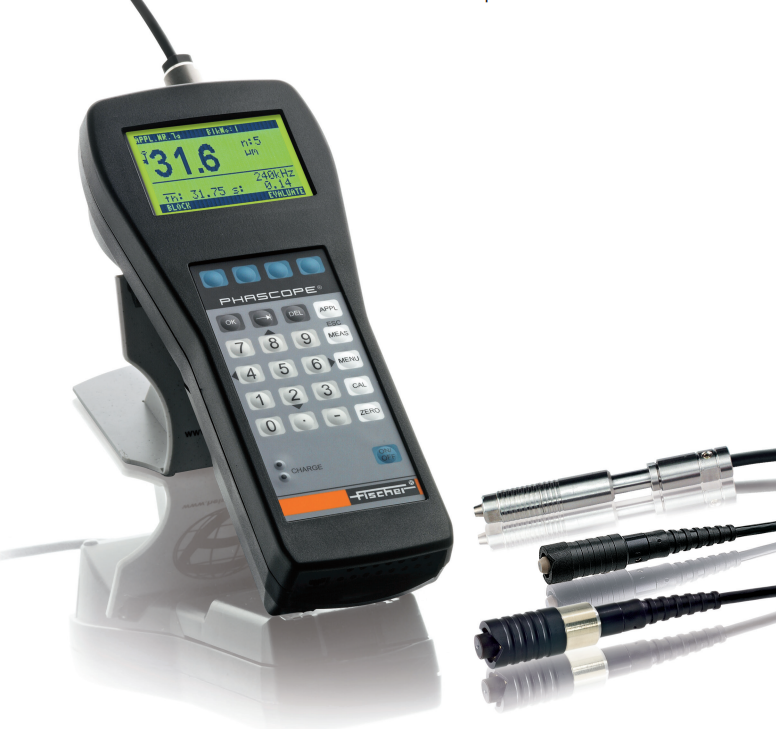

PHASCOPE PMP10

手持式儀器，用于測量印刷電路板和電鍍表面的涂層厚度

---

手持式PHASCOPE PMP10非常適合電鍍和印刷電路板（PCB）行業的質量控制。 由于該儀器采用了相敏渦流方法（ISO 21 968），因此可以測量任何基材上的金屬涂層。 專門設計的探頭甚至可以測量PCB通孔。
對于汽車行業，必須測量鋁或鍍鋅鋼板上油漆涂層厚度，而 PMP10 DUPLEX 是此類應用的理想解決方案。該設備可通過單次測量精確測定各涂層的厚度，從而節省時間和成本。PMP10 特別適用于電鍍或電路板行業，可用于檢查各種底材上的導電鍍層。

PHASCOPE PMP10 特性： ■ 通過相敏測量技術對鋼上的鎳、鋅或銅鍍層厚度進行精確測量，甚至可在粗糙表面上進行測量 ■ 使用 DUPLEX 型儀器，通過單個程式同時測量鍍鋅鋼板上的油漆層和鍍鋅層 ■ 使用 Fischer DataCenter 軟件輕松進行測量值的后續處理 ■ 穩固的手持式測量設備，用于直接現場測試

儀器功能 ● 廣泛的評估和統計功能 ● 離群值控制和公差監視選項 ● 多種語言可供選擇 ● 電池和/或通過插入式充電器連續運行（隨附） ● 至多存儲2萬個讀數 ● 通過RS232接口進行數據傳輸

PHASCOPE PMP10應用領域

相敏渦流方法在測量螺釘，螺母和螺栓等小物體時具有很大的優勢，因為被測零件的幾何形狀對測量本身的影響很?。杭词故谴植诘谋砻嬉部梢允褂肞HASCOPE PMP10精確測量。
這種方法還可以進行非接觸式測量。例如，可以測量電路板上的銅鍍層厚度，而與保護性漆層無關。
PHASCOPE PMP10使用針對特定測量任務進行了優化的專用探頭，特別適合以下用途：
?測量鋼上鎳的涂層厚度
?測量鋼上的鋅或銅-盡管表面粗糙且表面幾何形狀復雜
?給定足夠的電導率差，例如，測量有色金屬在有色金屬上的厚度。銅或黃銅或青銅
?測量絕緣基板上有色金屬的厚度，例如電路板上的銅層。

使用ESL080B探針測量通孔中的銅厚度	使用ESD20Zn探針在粗糙表面上測量Zn / Fe	ESD2.4探頭特別適合于小零件，因為通常不需要針對特定測量點的幾何形狀進行重新校準

軟件FISCHER數據中心

快速將數據從PHASCOPE PMP10傳輸?shù)接嬎銠C不可缺少，F(xiàn)ISCHER DataCenter軟件是功能強大的工具，還提供了廣泛的圖形顯示和統計分析功能以進行質量控制：統計過程控制圖，累積頻率圖和Fischer自己的 FDD®（工廠診斷圖）。 內置的報告編輯器使測量數據可以方便地處理，歸檔和打印為單獨的檢查報告。
