產品特點:

● 標準杠桿表支架
● 導軌末端支架

產品應用：

選擇同心度儀需要確認三個部分：
標準精度或高精度,
主輪規格,
量表規格和其他配件
兩種精度均可追溯到國際標準 (N.I.S.T.), 測量標準量規可保證精度度在 ≤ 4μm (.00016") 以內。高精度可保證精度在 2μm (.00008”) 以內。

技術參數

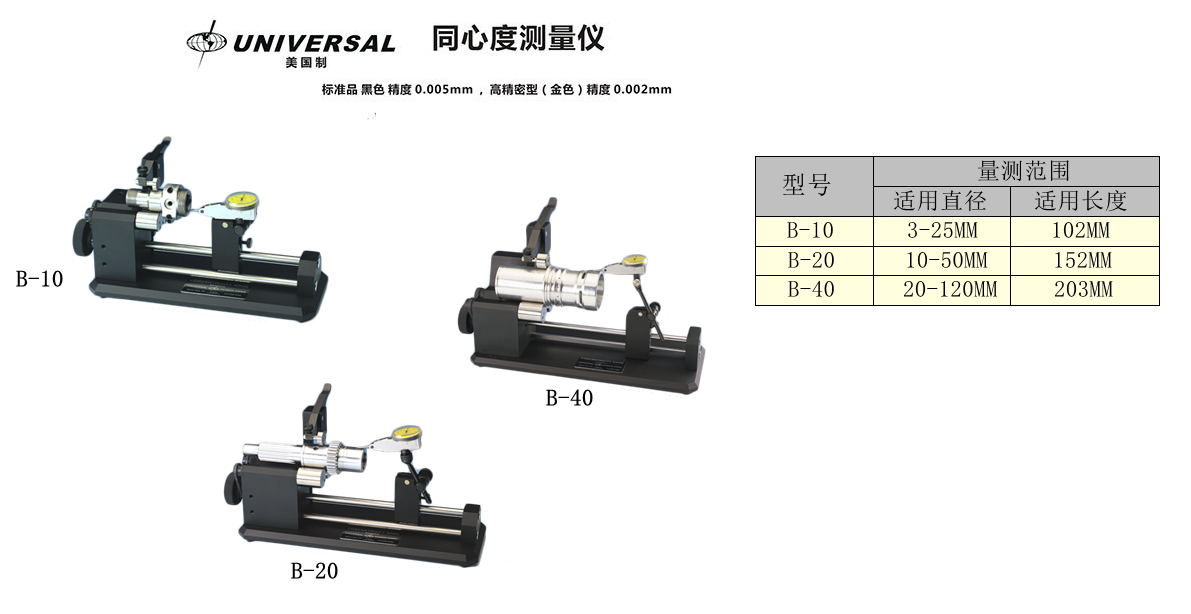

型號	B-10	B-20	B-40
直徑夾住范圍	1/8" to 1" (3mm to 25mm)	3/8" to 2" (10mm to 50mm)	3/4" to 4" (20mm to 102mm)
工件長度	≤ 4" (102mm)	≤ 6" (152mm)	≤ 8" (203mm)
標準精度	≤ 4μm (.00016”)
高精度	≤ 2μm (.00008”)
長度	10.5" (267mm)	12.5" (318mm)	14.5" (368mm)
寬度	4.5" (114mm)	4.5" (114mm)	6" (152mm)
重量	4.9 lbs. (2.2 kg.)	6.4 lbs. (2.9 kg.)	11.2 lbs. (5.1 kg.)
備注	B-10內直徑夾住范圍：3/32" - 1/2" (1mm to 12mm)

同心度測試儀主要用途：

? 軸類零件圓度、同心度、圓周跳動、斷面差的精密測量
? 軸類零件外圓及內圓參數的同時精密測量
? 軸類零件多點參數的同時精密測量
