奧智品SNAP一鍵式二維數字影像測量系統

奧智品SNAP一鍵式二維數字影像測量系統讓復雜的測量變得容易而不失精準。只要將工件放在平臺上，無需定位，選擇程序，然后按運行鍵即可實現自動測量。

QQ在線咨詢

聯系方式公司電話：86(21)50473900
公司傳真：86(21)50473901
銷售顧問：李經理
銷售電話：18621180929
郵箱：Info@labgages.com
咨詢時間：09:00-17:45

產品詳情儀器參數 留言咨詢 相關資料

奧智品SNAP一鍵式二維數字影像測量系統的特點

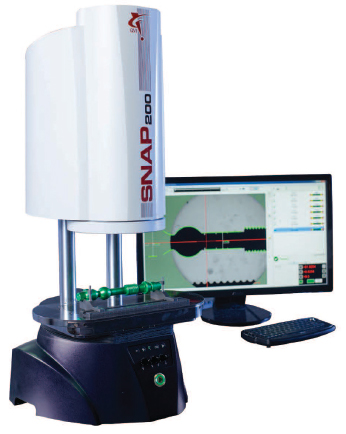

奧智品SNAP一鍵式二維數字影像測量系統的整體照片

?唾手可得的寬幅大照片

SNAP在其大至78毫米視場內能夠測量任何工件。遠心光學鏡頭在高放大倍率下，可以精確測量超過38mm厚的工件，或在低倍率下測量厚達75mm的工件。當向下調節了75mm的平臺后，就可測量超過100mm厚的工件。

?高解析度的視頻

兆像素級的定制攝像頭有著高解析度的視頻圖像效果。無須移動工件，儀器自帶的Video?圖像處理器可在視窗任意角度調整焦距，并單獨測量任何一個微小細節，分辨率可達50納米。

? 靈活的照明系統

SNAP只使用高亮度的LED冷光燈作為照明系統。SNAP配備了用于輪廓投影的背光，成直角的頂光可觀測到鉆孔和氣孔內徑，8扇區可編程的環型光提高了工件表面特征的對比度，有了這三種照明，就可很方便的選擇使用適合不同工件的燈光或燈光組合。

? Measure-X 2D測量軟件-發揮到相得益彰的性能

Measure-X 2D測量軟件可在一個程序內完成一整套特征測量，不論你有多少個測量點或測量步驟。編程也是非常便捷一一從CAD導入開始，測量樣件，或放置好一個工件后，直接測量。Measure-X的AutoCorrelate功能允許工件隨意放置——用戶無須進行。

OGP SNAP一鍵式二維數字影像測量系統的主要特征和技術規格

■ 測量單元：帶鍍鎳平臺的鑄鋁基座，可用手柄上下調節75mm
■ 光學系統：遠心鏡頭
■ 視場：數碼變焦，從19.5 mm放大到78 mm，只需6步
■ 景深：低放大倍率下，75 mm; 高倍率下，38 mm
■ 攝像頭： QVI定制的兆像素級黑白數碼攝像頭,像素尺寸：2.2 μm
■ 照明：LED照明平臺下背光（綠光），同軸表面光（綠光），8扇區可編程的環型光（紅光、綠光、或選擇不同的扇區組合）
■ 電腦配置：Intel Core 2 雙核處理器, 4 GB RAM @ 2.66 GHz,160 GB HDD 硬盤, Windows? 7 OS, 33 x 38.1 x 13.3 cm (LWH)
■ 顯示器*低分辨率：標準4:3顯示器：1600x1200 ;寬屏16:10 顯示器：1680x1050
■ 軟件：Measure-X® 2D測量軟件
■ 圖像處理：自帶的Video?高級圖像分析器，10:1 - 50:1次象素分辨率, 256灰色級
■ 額定溫度： 20 ± 2° C
■ 操作環境：15-30°C
■ 電壓： 100-240vac，+5%，50/60Hz,1ф,300W
■ 平臺承載力：20kg
