Talyrond 450 用于大型、重型或復雜零件的圓度和圓柱幾何形狀的高精度檢測

---

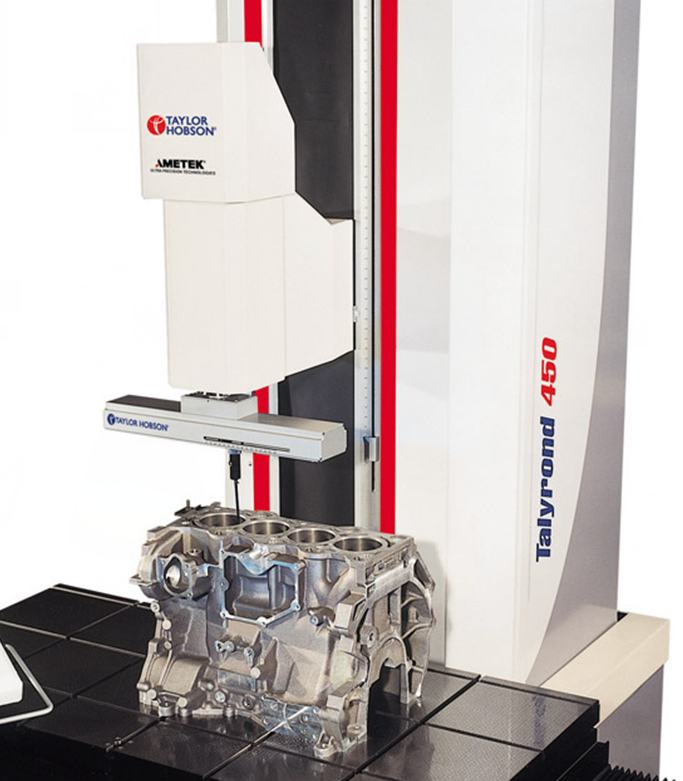

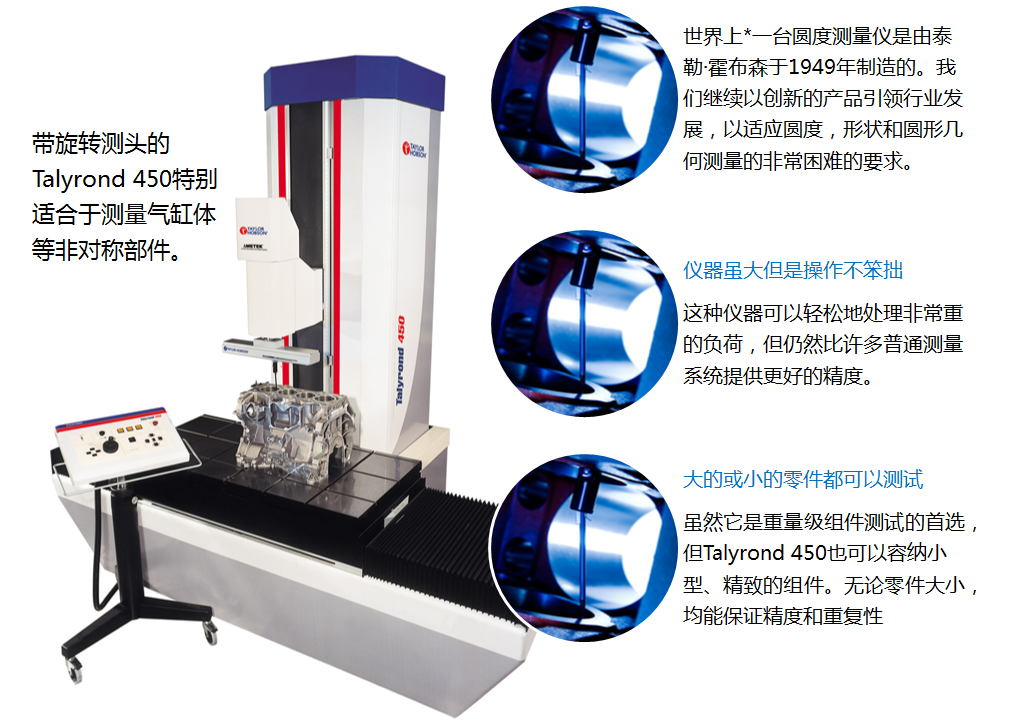

此系列儀器是專為動力傳動工業及機床工業而設計的。該儀器包含一個可在立柱上上下移動的轉動測量頭。轉動測量頭的采用可使制造商能夠測量棱柱或非旋轉對稱部件的圓度，如汽缸體、曲軸及缸蓋等許多零部件。
固體鑄鐵底座和立柱確保了精密主軸及立柱測量圓度、圓柱度及直線度的穩定性與重復性。
大型活動X、Y工作臺具備全自動調心和調平功能，可確保不同操作者之間測量的高度重復性。該測量系統是在泰勒霍普森ULTRA軟件的操縱控制下實現全自動化測量的。此測量軟件功能強大，使得測量能滿足國家標準和國際標準的要求。

? 具備全自動調心和調平功能 ? 具備1000公斤負載能力的高精度位置控制的大型X、Y工作臺 ? 高負載能力、高精度主軸及專用深孔測量臂

? 直線度、平行度及圓柱度的測量長度達1.5ｍ ? 可選立柱高達2米 ? 支持的Ultra軟件可進行溯源至國家和國際標準的全面測量

Talyrond 450分析能力

RONt	圓度	CYLc	圓柱度
STRt	垂直直線度		跳動（徑向和軸向）
FLTt	平面度		全跳動（徑向和軸向）
ECC	偏心		諧波分析
SQR	水平直線度、平行度		部分圓弧
CONC	同心度		中斷表面
COAX	同軸度（ISO/DIN）		坡度分析

行業*先的機械性能提供精度和穩定性

● 穩定的結構 TR450 的基座和立柱采用的去應力合金材料制成，當測量、移動負載時，目前還沒有其他的材料能夠提供同樣高的穩定性和剛性。所以，TR450的圓柱度精度在同類產品中*高。	● 強大的 Ultra 圓度測量軟件 Ultra 軟件為TR450 提供了強大的分析功能和自動測量能力。當要求快速測量工件時，Ultra 無疑是一款理想的工具。
● 應力消除 Talor Hobson采用了兩種消除應力的方法，一種是鑄造后，另一種是精加工前。這確保了鑄鐵元素納入儀器的上層結構，保持穩定的尺寸和幾何形狀。
● 三點運動學調平結構 在制造行業，一個表面通常由三點支撐。Taylor Hobson 采用了一點固定，另兩點可移動的方式來對工件進行調平操作。TR450 采用了這種調平方式。
● 精密的位置控制 我們可以通過編程以控制或校正軸向移動，這樣可以避免操作者發生錯誤。精密的線性傳感器確保了定位的準確性。
