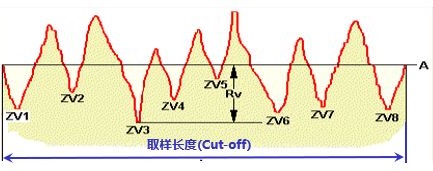

Rm -- *大輪廓谷值

在數學上來說，Rm是在一個取樣長度內，相對于平均線的*大谷值。
當被分析數據有多個取樣長度時，Rm 值是每個取樣長度內的*大谷值的平均值。

Rv - ISO 4287 - 1984

Rm應用 當應力成為一個功能性要求時，Rm 參數是非常有用的；因為深谷可能是表面上的裂紋，而不是簡單的深加工痕跡。 雖然深谷對于保持潤滑是很重要的，但是裂隙的生成和材料的腐蝕也往往是源自于谷的。 1997年后被稱為Rv

Rm的限制
Rm 參數一般來說是一個相當穩定的數值，但是由于受表面刮痕的影響，也可能會得到一個數值很大的 Rm 值。
在測量前應該非常小心地清潔表面的所有臟污。
通過圖像顯示來確認結果。
因為所有的極值參數都是發散的，所以同一個表面測量的次數越多，得到一個“更大的”Rm 值的可能性就越大。

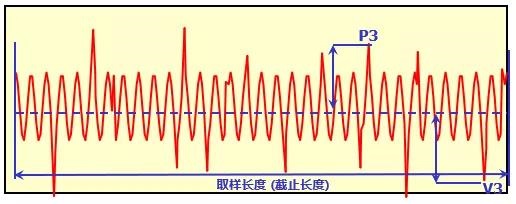

R3z

在一個取樣長度內，第三高的峰值和第三深的谷值之間的高度差。
建議測量5個取樣長度，取平均值。

R3tm – 戴姆勒·奔馳規范 N31007 (1983)

R3z--應用 由于*高峰和*深谷往往不能代表表面的典型特征，所以使用這個參數能更穩定地展示表面特征。 這種測量方法主要適用于基本粗糙度<10um的精密加工表面。 在過去被稱為R3tm

R3z – 局限性
在某些特定情況下，該參數僅適用于評價珩磨的頂部表面。
不能用于燒結的表面。

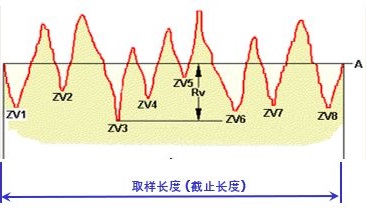

Rv--*大輪廓谷值

從數學的角度來說，Rv 是在一個取樣長度內，相對于平均線的*大谷值。
當被分析數據有多個取樣長度時，Rv 值是每個取樣長度內的*大谷值的平均值。

Rv - ISO 4287 - 1997

Rv - 應用 Rv 是在一個取樣長度內的平均線以下輪廓的*大深度；或是其在 n 個取樣長度上的平均深度。 當應力成為一個功能性要求時，Rv 參數是非常有用；因為深谷可能是表面上的裂紋，而不是簡單的深加工痕跡。 雖然深谷對于保持潤滑是很重要的，但是裂隙的生成和材料的腐蝕也往往是源自于谷的。 在1997之前，其工業非標準定義等同于 Rv1max。

Rv - 局限性
Rv參數一般來說是一個相當穩定的數值，但是由于受表面刮痕的影響，也可能會得到一個數值很大的 Rv 值。
在測量前應該非常小心地清潔表面的所有臟污。
通過圖像顯示來確認結果。
因為所有的極值參數都是發散的，所以同一個表面測量的次數越多，得到一個“更大的”Rv 值的可能性就越大。

---
